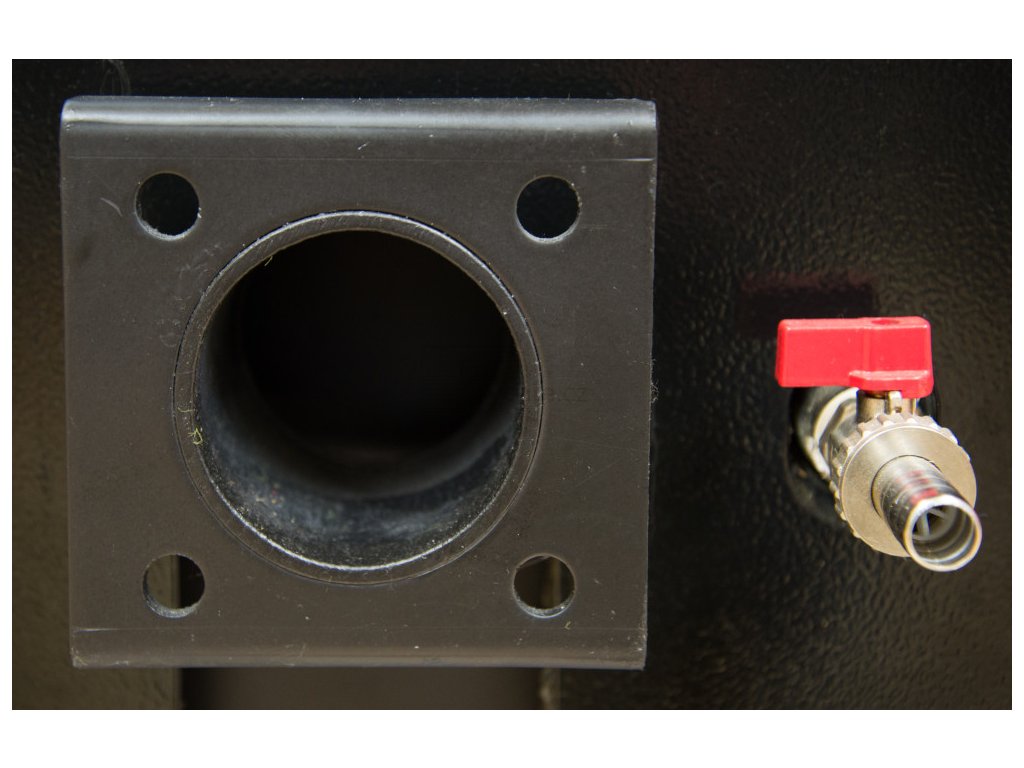

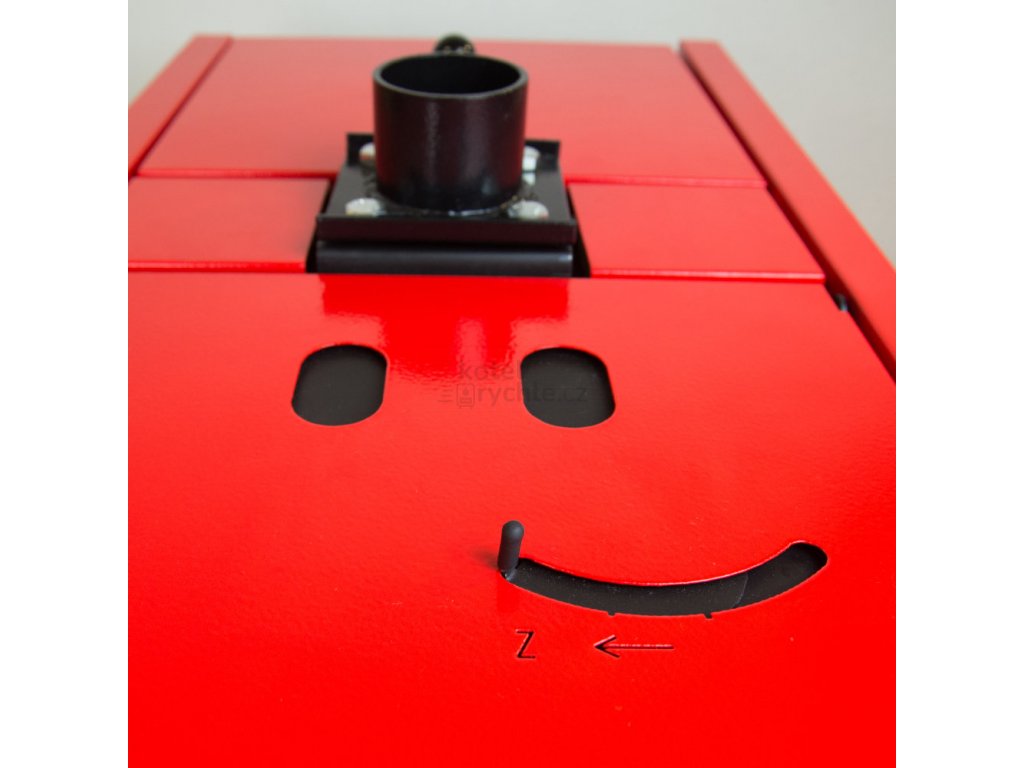

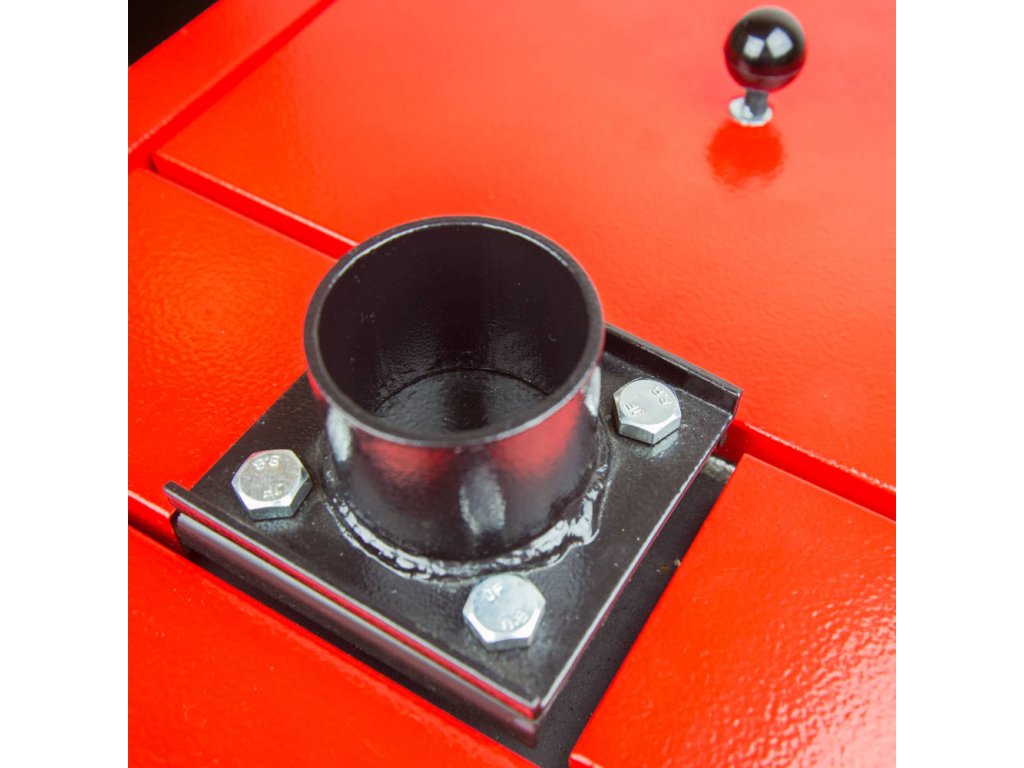

Kotle jsou vyráběny se standartní vstupní a výstupní přírubou typu „Slokov“ (4x šroub M12). Toto provedení umožňuje snadnou výměnu staršího kotle SLOKOV za kotel nový. Protipříruby jsou vyráběny s vývodem DN65.
Vstupní a výstupní příruba na kotli mají stejnou polohu jako příruby u kotlů SL27, SL27-3, SL33, SL33-3, SL27-4 a SL33-4 (kotle na uhlí od firmy SLOKOV).
Hlavní výhody:
Konstrukce kotle
Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Pod spalovací komorou a násypnou šachtou je dvoudílný rošt, ovládaný z boční strany kotle pákou.

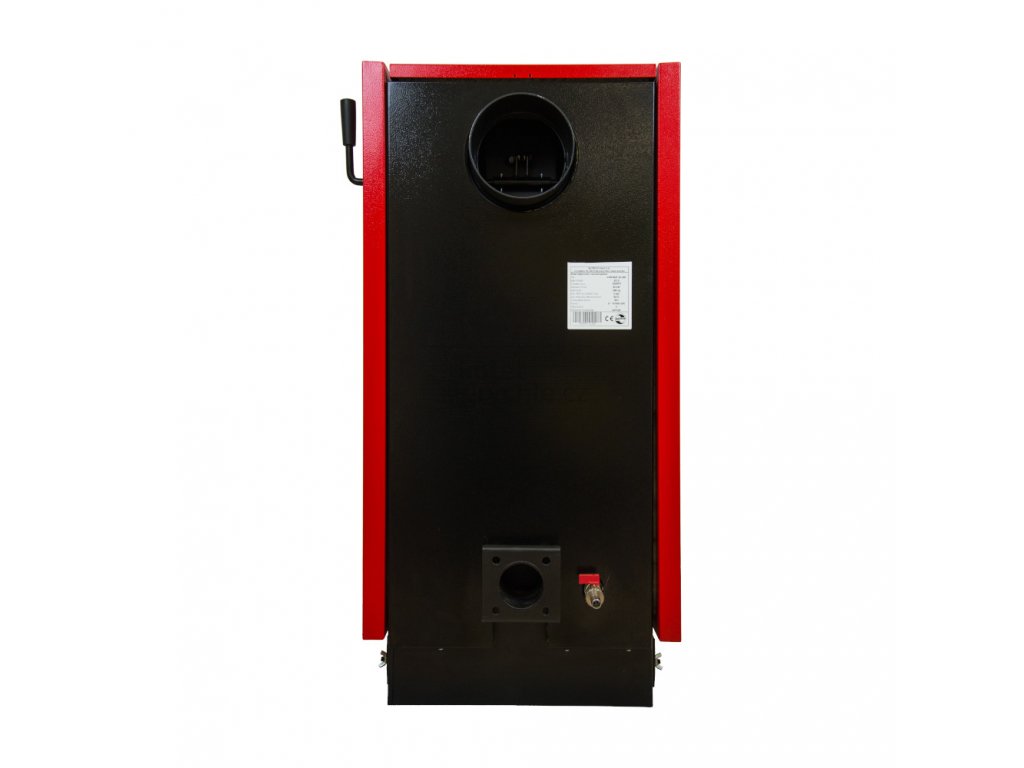

Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem, který je součástí ceny kotle. Vstup a výstup topné vody je opatřen přírubami DN 65. Kouřovod je v ose kotle na zadní straně. Zatápěcí klapka se ovládá z boku kotle. Sazové otvory pro čištění kotle jsou na kotli umístěny z obou stran.
Ocelový teplovodní kotel VARIANT SL E je zdrojem tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou 13-33 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.
Předepsané palivo pro kotle VARIANT SL14E, SL20E, SL27E, SL33E je dle ČSN EN 303-5–b hnědé uhlí, zrnění 20-40 mm, ořech 1, o minimální výhřevnosti 19,1 MJ/kg.
Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.

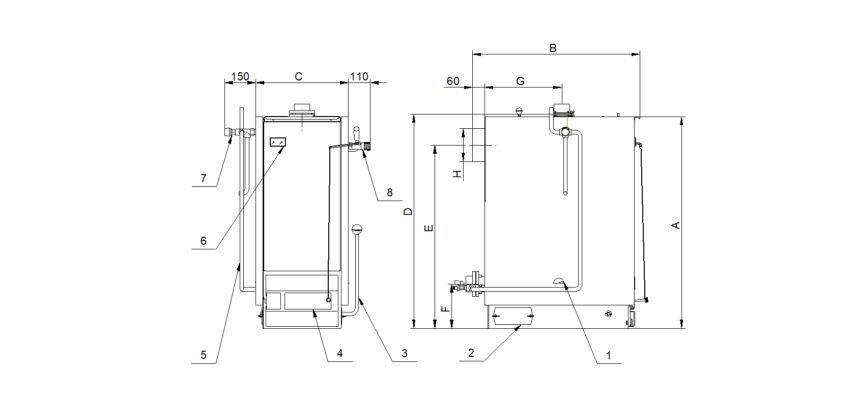

Hlavní rozměry kotle Variant SL27E
Legenda1 – Klapka sekundárního vzduchu
2 – Sazová dvířka
3 – Roštovací páka
4 – Popelníková dvířka
5 – Trubky k DBV1 – není součástí kotle
6 – Termomanometr – teploměr s tlakoměrem
7 – DBV1 – dvoucestný dochlazovací bezpečnostní ventil – zvláštní příslušenství
8 – TRV – tepelný regulátor výkonu – zvláštní příslušenství kotle
| A – výška kotle | 1030 mm |
| B – hloubka kotle | 815 mm |
| C – šířka kotle | 450 mm |
| D – výška příruby topné vody-výstup | 1035 mm |
| E – výška osy kouřovodu | 895 mm |
| F – výška příruby topné vody-vstup | 215 mm |
| G – vzdálenost osy topné vody-výstup | 375 mm |
| H – průměr odtahového hrdla | 160 mm |
Schématický řez kotle Variant SL27E
|
15 – Proti příruba 16 – Nátrubek bezpečnostního ventilu 17 – Přikládací dvířka 18 – Klapka terciálního vzduchu 19 – Těsnící šňůra přikl.dvířek 20 – Termomanometr 21 – Žárobetonové cihly 22 – Spalovací komora 23 – Sekundární vzduch 24 – Rošt 25 – Těsnící šňůra pop.dvířek 26 – Klapka spalovacího vzduchu |
27 – Boční kryt 28 – Popelník 29 – Sazová dvířka 30 – Napouštěcí kohout 31 – Zadní kryt 32 – Vířiče 33 – Zatápěcí klapka 34 – Táhlo zatápěcí klapky 35 – Těsnící šňůra víka výměníku 36 – Víko výměníku 37 – Přepážka spalin |
Ke stažení
Rady a doporučení k provozu kotlů Slokov
Při prvních několika zátopech se na stěnách nového kotle vysráží vodní pára obsažená ve spalinách. Voda potom stéká do prostoru popelníku a do prostoru pod lamelami (někdy může být této vody tolik, že to vypadá jako by kotel tekl). Proto je dobré při prvních zátopech roztopit kotel na telotu cca 80°C, aby došlo k vysušení celého kotle. Po několika zátopech by se rosení stěn kotle mělo úplně vytratit.
V jarních a podzimních měsících a při nižším tahu komína doporučujeme vytáhnout z kotle vířiče umístěné v prostoru výměníku. Pokud toto opatření nestačí k dosažení požadovaného výkonu je možno vyzkoušet provoz kotle bez žárobetonových desek umístěných ve spalovací komoře kotle.
| Kategorie: | Kotle s ručním přikládáním |
|---|---|
| Záruka: | Až 4 roky |
| Hmotnost: | 140 kg |
| Výrobce: | Slokov kovo a.s. |
| Typ kotle: | SL27E |
| ? Třída kotle dle ČSN EN 303-5: | 4 |
| ? EKODESIGN: | Ano |
| Třída energetické účinnosti: | C |
| Jmenovitý výkon: | 26 kW |
| Účinnost při jmenovitém výkonu: | 84 % |
| Objem palivové šachty: | 52 l |
| Rozměr plnícího otvoru: | 195x320 mm |
| Hmotnost kotle: | 258 kg |
| Průměr odtahového hrdla: | 160 mm |
| Min. teplota vratné vody: | 65 °C |
| Max. provozní teplota: | 90 °C |
| Nejvyšší pracovní přetlak v soustavě: | 2 bar |
| Provozní komínový tah: | 20 Pa |
| Spotřeba paliva při jmenovitém výkonu: | 4,6 kg/h |
| Teplota spalin při jmenovitém výkonu: | 176 °C |
| Vodní objem kotle: | 50 l |
| Doba hoření při jmenovitém výkonu: | 4 hod |
| Palivo: | Hnědé uhlí |
