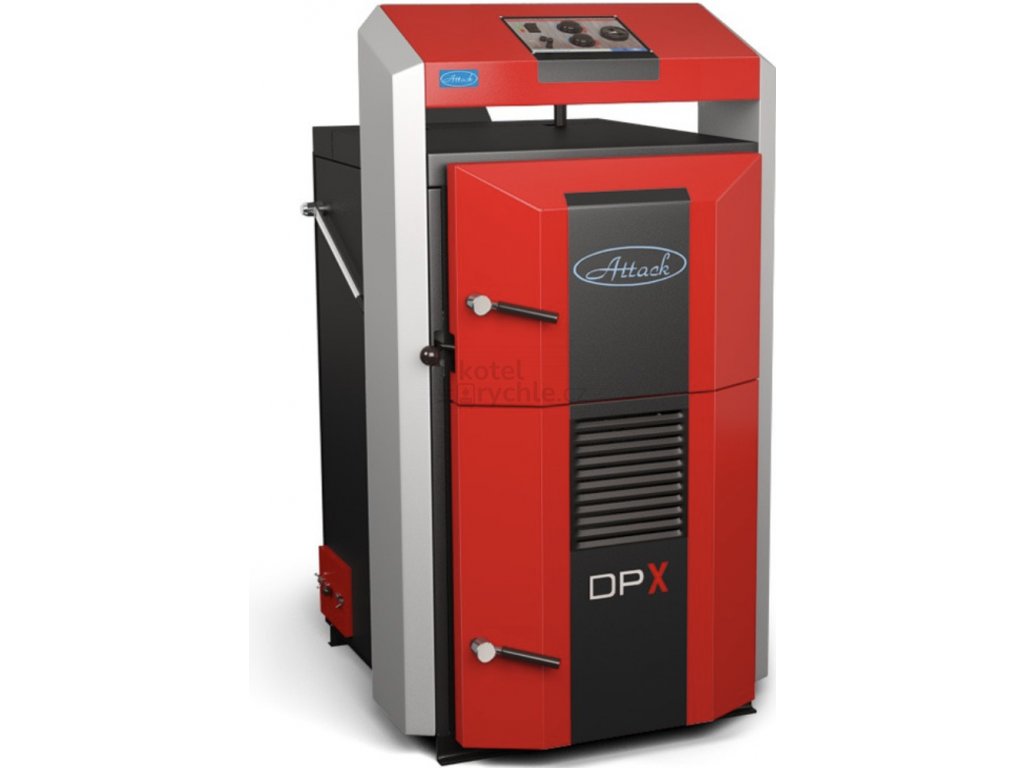

ATTACK DPX 100 Profi
Kód: 100DPXP
Související produkty
Detailní popis produktu
Kotel na dřevo má nadstandardní nakládací komoru
Usnadněné nakládání paliva do kotle. Zplyňovací kotel ATTACK DPX jsme vybavili nadstandardně objemnou nakládací komorou (82 a 190 litrů) s délkou (350 mm a 750 mm).
Dlouhé hoření v kotli
Při jejím plném využití Vám bude palivo v kotli nepřetržitě hořet 8 – 12 hodin (platí pouze u stáložárného provozu). Čas vám zkrátí nejen dlouhé hoření, ale i příprava dřeva. Metrovici stačí dělit už jen jednou i díky délce nakládací komory, která je nadstandardní můžete tak přikládat velké kusy dřeva.
Kotle na dřevo ATTACK DPX 80 a ATTACK DPX 100
poskytují délku nakládací komory až 1100 mm, takže bez problémů do nich naložíte i metrové kusy dřeva.
Nadrozměrná nakládací komora o objemu 128 litrů
Automatická komínová klapka
Kotel DPX má vyvinutou při roztápění a přikládání dřeva automatickou komínovou klapku. Klapka se stará o přímý odtah spalin z nakládací komory do komína a slouží i pro jednodušší roztopení. Otevřením přikládacích dvířek se klapka otevře, při jejich zavření se automaticky uzavře a už více nemusíte věnovat pozornost její ručnímu ovládání.
Kotel na dřevo a kvalitní zpracování
Splyňovací kotel DPX, tak jako všechny naše produkty, se vyrábějí s důrazem na výběr kvalitních materiálů a použití správných technologií a postupů. Speciální kotlová ocel s tloušťkou 6 mm, pohyblivé turbulátory, žárobetonové tvarovky odolávající teplotám do 1350 °C. To všechno zaručuje kvalitu vašeho nového kotle. Investice, kterou vložíte do kotle DPX se vám vrátí v podobě spolehlivé služby a dlouhé životnosti.
Automatická komínová klapka
Vyšší výkon kotle a výběr regulace
Splyňovací kotel DPX je vybavený regulací Standard, Profi nebo Lambda. Ovládání kotle je velmi jednoduché, intuitivní, každá regulace má rozdílné vlastnosti. Samozřejmostí je automatické odstavení kotle po vyhoření paliva, automatické čistění, ovládání čerpadel vytápění a nabíjení akumulační nádrže. Pro dosažení vyššího výkonu kotle doporučujeme zakoupit ke kotli akumulační nádrž se směšovacím zařízením ATTACK Oventrop. Připojením akumulační nádrže ke kotli získáte prodlouženou záruku na kotlové těleso až na 6 let.
Připojení kotle na dřevo k akumulační nádrži
Vysoká účinnost a ekologické spalování
Chránit životní prostředí je pro nás důležité. Proto naše výrobky vyrábíme tak, aby měly co nejmenší dopad na přírodu. Technologie zplyňování dřeva je oproti spalování v klasickém kotli vysoce ekologická a efektivní, a podstatně méně zatěžuje životní prostředí. Zplyňování v kotli DPX probíha přesně řízenou technologií zplyňování. Zlepšuje se tím celková účinnost spalování dřeva a její hodnoty dosahují až do 91%. Vyšší účinnost se projeví hlavně u nákladů, protože spotřebujete méně paliva, než u kotle s nižší účinností.
Porovnání účinnosti kotle a spotřeby paliva ATTACK DPX s bežným kotlem
Možnosti regulace kotle
Regulace STANDARD
Je základní a účinnou a spolehlivou verzí ovládání vytápění, kterou najdete u zplyňovacích kotlů ATTACK DP a DPX. I když je tato regulace jednoduchá, bez obav jí můžete svěřit váš kotel a jeho ovládání zvládne skvěle. Kotel s regulací Standard použijete hlavně pro jednoduché systémy, které nevyžadují složité nastavování. Ovládání Standard na druhé straně bez problémů zvládne i externí zařízení s použitím akumulační nádrže. Regulace umožňuje nastavovat kotlovou teplotu termostatem. Pokud se nastavená teplota překročí, kotel se odstaví a po poklesu se zas vrátí k maximálnímu výkonu. Spalinový termostat má zas za úkol sledovat teplotu spalin. Pokud po dohoření paliva teplota poklesne, ventilátor se sám vypne. Ovládání má zabudovanou ochranu proti přehřátí (při teplotě nad 110 ° C se kotel odpojí od elektřiny) a také ochranu proti zkratu.
Regulace PROFI
Pokud váš nový kotel potřebujete pro objekty,které budete pravidelně vytápět a potřebujete ovládat více zařízení, je vhodné, aby jste sáhli po kotli s ovládáním PROFI. (Najdete u kotlů DP, DPX, SLX, DPX Combi Pellet a SLX Combi Pellet.) Tato spolehlivá regulace dosahuje lepší účinnost než ovládání Standard, protože používá přesnější regulátor PID. Díky tomu se dosahuje přesnější a plynulé řízení otáček ventilátoru a tak je možné lépe ovládat teplotu spalin, což ovlivňuje konečnou účinnost kotle.
Kromě PID regulace se podílí na lepším výkonu spalování i technologie Fuzzy Logic. Ta se stará pomocí senzorů o sledování hoření a nastavuje jeho proces v reálném čase tak, aby byl co nejvíce efektivní.
S verzí PROFI se nemusíte obávat, zda zvládne složitý systém. Regulace umí ovládat čerpadlo topného okruhu a čerpadlo nabíjení akumulační nádrže nebo teplé užitkové vody. Poradí si také i s akumulační nádrží a zabrání její vybití. Regulace se za vás postará dokonce i o odstavení kotle, pokud v něm dojde palivo.
Regulace PROFI se ovládá velmi jednoduše a intuitivně. Na displeji se vám zobrazí všechny potřebné provozní informace (kotlová teplota, teplota spalin, teplota v akumulační nádrži) a aktuální činnost jednotlivých prvků (činnost ventilátoru, čerpadla, nabíjení TUV/akumulační nádrže, činnost cirkulačního čerpadla). Pokud se rozhodnete pro kotel s touto regulací, odmění se vám kvalitním spalováním a spolehlivou účinností.
Regulace LAMBDA
Pro dosažení ještě lepší účinnosti, výkonu a uživatelského komfortu můžete použít ovládání Lambda. Při této regulaci se používá Lambda sonda, čímž se dosáhne přesnější regulace při spalování. Měření získané ze sondy se vyhodnocují a podle nich se servomotory starají o množství přiváděného primárního a sekundárního vzduchu.
Touto technologií se optimalizuje spalovací směs a dosáhne se tak oproti regulaci PROFI vyšší účinnost. S dosažením větší účinnosti souvisí i nižší naměřené emisní hodnoty, které chrání více životní prostředí. S přesnějším řízením spalovacího procesu s regulací Lambda rychleji dokážete roztopit, protože si kotel dokáže udržet uhlíky až po dobu 12 hodin, čímž se vám ušetří čas. Dokonalejší a efektivnější spalování významně přispěje k delší životnosti vašeho kotle.
Všechny provozní parametry spalování jsou zobrazovány na přehledném LCD displeji. Změnu parametrů lze uskutečnit prostřednictvím ovládacího panelu kotle. S regulací Lambda získáte kvalitní ovládání s lepšími hodnotami spalování a vyšší účinností.
Vlastnosti regulace STANDARD
- Pro nepravidelně vytápěné objekty
- Regulace pro jednoduché systémy s akumulační nádrží
- Řízení kotlové teploty – kotlový termostat
- Vypnutí ventilátoru po dohoření paliva – spalinový termostat
- Možnost připojit nadstavbový regulátor Regumax
- Zobrazení výstupní teploty a tlaku topné vody na termomanometru
Vlastnosti regulace PROFI
- Vhodné na každodenní vytápění
- Regulátor PID– přesnější a plynulé řízení otáček ventilátoru
- Senzory řízení Fuzzy Logic
- Ovládá 2 čerpadla (čerpadlo topného okruhu + čerpadlo nabíjení akumulační nádrže nebo TUV)
- Pro řešení s akumulační nádrží– zabudovaná logika nabíjení nádrže a ochrany proti vybití
- Jednoduché ovládání a displej se zobrazováním aktuálních provozních informací (kotlová teplota, teplota spalin, teplota v akumulační nádrži)
- Sledování parametrů (činnost ventilátoru, čerpadla nabíjení TUV/akumulační nádrže, činnost cirkulačního čerpadla)
- Řízení cirkulačního čerpadla termostatem
- Automatické odstavení kotle po dohoření paliva
- Manuální nastavení primárního a sekundárního vzduchu
Vlastnosti regulace LAMBDA
- Spalování řízené podle měření z Lambda sondy dle teploty spalin a obsahu kyslíku
- Přesnější řízení procesu spalování a plynulá regulace
- Lepší optimalizace spalovací směsi
- Vyšší účinnost a nižší emisní hodnoty oproti regulaci STANDARD a PROFI
- Rychlejší roztopení
- Zobrazení parametrů spalování na LCD displeji
- Řízení primárního a sekundárního přívodu vzduchu servomotory
- Udržení uhlíků po dobu 12 hodin – rychlejší roztopení
- Lepší snížení výkonu při přehřátí než u verzí STANDARD a PROFI
- Lepší životnost díky lepší účinnosti
- Zabudovaná ochrana proti vybíjení akumulační nádrže
Parametry kotle
| Typ kotle | |||||||||
| Parametr | Jednotka | DPX15 | DPX25 | DPX30 | DPX35 | DPX40 | DPX45 | DPX80 | DPX100 |
| Jmenovitý výkon (verze Standard) | kW | 15 | 25 | 30 | 35 | 40 | 45 | 80 | 100 |
| Rozsah výkonu (verze Profi, verze Lambda) | kW | 7,5 – 15 | 12,5 – 25 | 15 – 30 | 17,5 – 35 | 20 – 40 | 22,5 – 45 | 32 – 80 | 40 – 100 |
| Plocha výměníku | m2 | 1,98 | 2,52 | 2,78 | 2,78 | 3,03 | 3,03 | 5,6 | 5,6 |
| Objem palivové šachty | dm3 | 82 | 125 | 158 | 158 | 190 | 190 | 440 | 440 |
| Rozměr plnícího otvoru | mm | 235×445 | 235×445 | 235×445 | 235×445 | 235×445 | 235×445 | 292×542 | 292×542 |
| Předepsaný tah komínu | Pa | 23 | 23 | 23 | 23 | 23 | 23 | 35 | 35 |
| Max. pracovní přetlak vody | kPa | 250 | |||||||
| Tlaková ztráta na straně vody (ΔT 10 K) | kPa | 1,9 | 2,3 | 4,4 | 4,4 | 6,6 | 6,6 | 2,1 | 2,1 |
| Tlaková ztráta na straně vody (ΔT 20 K) | kPa | 0,6 | 0,7 | 1 | 1 | 1,8 | 1,8 | 0,55 | 0,55 |
| Hmotnost kotle | kg | 370 | 430 | 460 | 460 | 490 | 490 | 800 | 800 |
| Průměr odtahového hrdla | mm | 150 | 150 | 150 | 150 | 150 | 150 | 200 | 200 |
| Výška kotle „A“ | mm | 1240 | 1240 | 1240 | 1240 | 1240 | 1240 | 1575 | 1575 |
| Šířka kotle „B“ | mm | 700 | 700 | 700 | 700 | 700 | 700 | 915 | 915 |
| Hloubka kotle „C“ | mm | 840 | 1240 | 1340 | 1340 | 1440 | 1440 | 1890 | 1890 |
| Hloubka komory „D“ | mm | 400 | 590 | 690 | 690 | 790 | 790 | 1100 | 1100 |
| Stupeň krytí | IP | 21 | |||||||
| Elektrický příkon | W | 32 | 38 | 48 | 54 | 54 | 78 | 90 | 90 |
| Účinnost kotle | % | 91,3 | 90,4 | 90,1 | 90,1 | 90,2 | 90,2 | 86,5 | 87 |
| Třída kotle podle emise CO (dle EN 303-5) | – | 5 | |||||||
| Teplota spalin při jmen. výkonu | °C | 160 | 165 | 170 | 180 | 170 | 180 | 204 | 205 |
| Hmot. průtok spalin při jmen. Výkonu | kg/s | 0,014 | 0,018 | 0,02 | 0,022 | 0,025 | 0,028 | 0,045 | 0,05 |
| Maximální hladina hluku | dB | 65 | |||||||
| Předepsané palivo | – | Suché dřevo s výhřevností 15–17 MJ/kg, obsah vody 12% – 20%, ∅ 80–150 mm | |||||||
| Průměrná spotřeba paliva | kg/h | 3,9 | 6,5 | 7,8 | 9,1 | 10,4 | 11,75 | 21,5 | 26,8 |
| Orientační spotřeba na sezónu | – | 1 kW = 0,9 m3 | |||||||
| Max. délka polen | mm | 350 | 550 | 650 | 650 | 750 | 750 | 1000 | 1000 |
| Doba hoření při jmenovitém výkonu | hod | 3 | |||||||
| Objem vody v kotli | l | 80 | 100 | 110 | 110 | 128 | 128 | 250 | 250 |
| Doporučovaný objem akumulační nádrže | l | 800 – 1500 | 1000 – 2500 | ||||||
| Připojovací napětí | V / Hz | ~230/50 | |||||||
| Rozsah nastavení teploty topné vody | °C | 65–90 | |||||||
Ke stažení:
navod-na-instalaci-provoz-cisteni-slx-dpx-cz
Doplňkové parametry
| Kategorie: | Zplynovací kotle na dřevo a uhlí |
|---|---|
| Záruka: | 3 roky |
| Hmotnost: | 800 kg |
| Označení: | Attack DPX 100 Profi |
| Výkon: | 100 kW |
| Objem palivové šachty: | 440 l |
| Rozměr plnícího otvoru: | 292x542 mm |
| Komínový tah: | 35 Pa |
| Max. pracovní přetlak vody: | 2,5 bar |
| Hmotnost kotle: | 800 kg |
| Průměr odtahového hrdla: | 200 mm |
| Účinnost kotle: | 87 % |
| Třída kotle: | 5 |
| Teplota spalin při jmenovitém výkonu: | 205 °C |
| Předepsané palivo: | Suché dřevo |
| Průměrná spotřeba paliva: | 26,8 kg/h |
| Maximální délka polen: | 1000 mm |
| Doba hoření při jmenovitém výkonu: | 3 hod |
| Objem vody v kotli: | 250 l |
| Rozsah nastavení teploty topné vody: | 65 - 90 °C |
