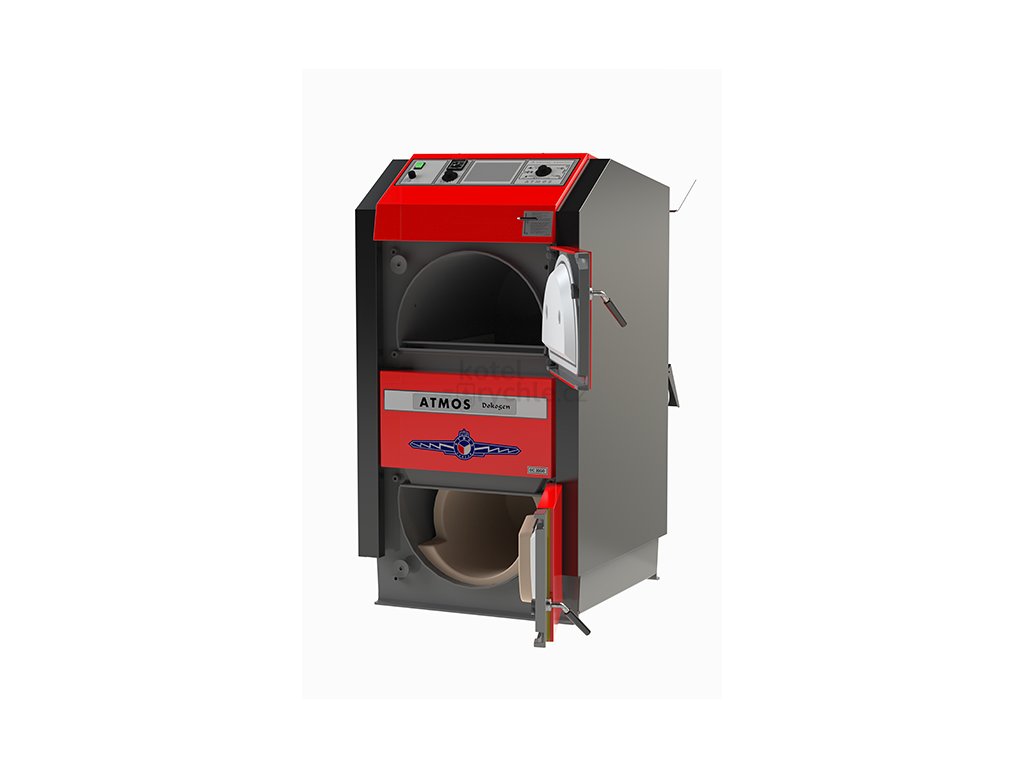

ATMOS DC 40 GD
Kód: 0162
Související produkty
Detailní popis produktu
Zplynovací kotle na dřevo – Dokogen

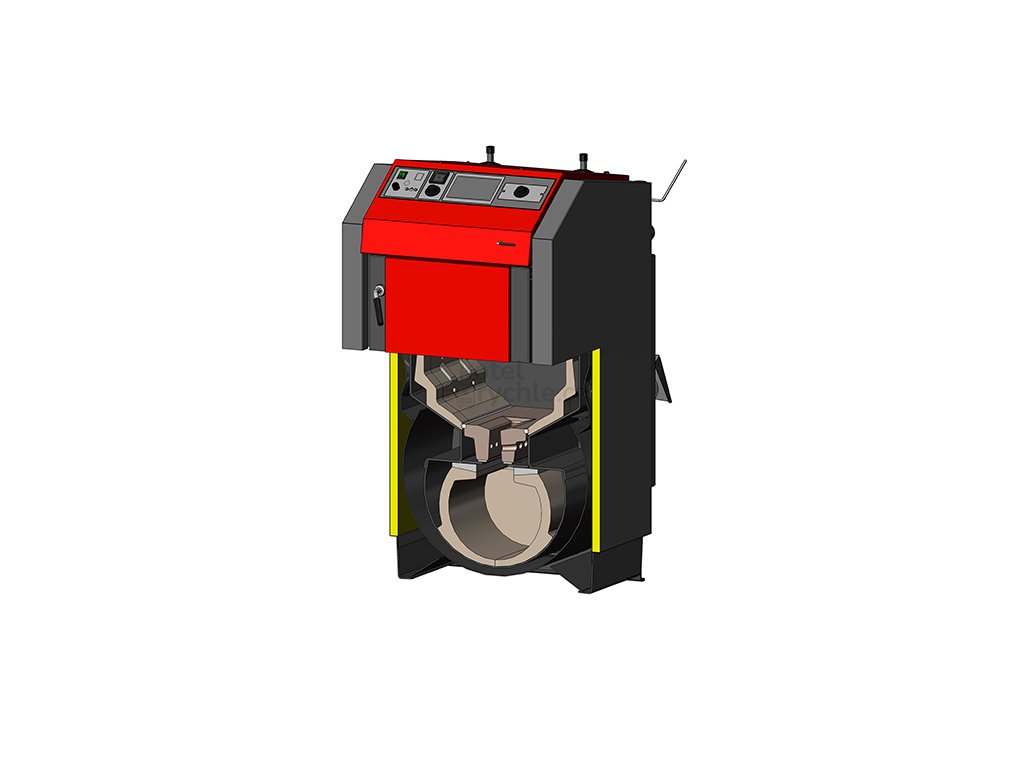

Kotle Generátor Dokogen se vyznačují speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu, zplynovací tryskou s otvory pro přívod sekundárního vzduchu a spodní spalovací komorou s kulovým keramickým prostorem. Zadní spalinový kanál je vybaven trubkovým výměníkem.
Zplynování dřeva (obrácené hoření) s následným spalováním dřevního plynu v keramickém spalovacím prostoru zaručuje optimální vyhoření všech spalitelných látek. Dodávka vzduchu a spalovací proces jsou řízené odtahovým ventilátorem. To umožňuje rychlé roztopení kotle a dobré spalování již od zátopu. Teplota plamene je 1 000 – 1 250 °C.
Obrácené spalování a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle splňují limity pro Ekologický šetrný výrobek.
Účinnost kotle dle typu 90,3 - 92,5 %
Výhody zplynovacích kotlů na kusové dřevo ATMOS
- Možnost spalovat velké kusy dřeva (kusové dřevo)
- Velký zásobník paliva – dlouhá doba hoření
- Trubkový výměník
- Vysoká účinnost nad 90 % – primární i sekundární vzduch je předehříván na vysokou teplotu
- Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
- Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
- Chladící smyčka proti přetopení – bez rizika poškození kotle
- Automatické vypnutí kotle po dohoření paliva – spalinový termostat
- Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme cca 1x týdně)
- Malé rozměry a nízká hmotnost
- Možnost volby dvířek levá/pravá
- Vysoká kvalita
- DCxxGD
- Velikost přikládacího otvoru
- Pohled do horní přikládací komory

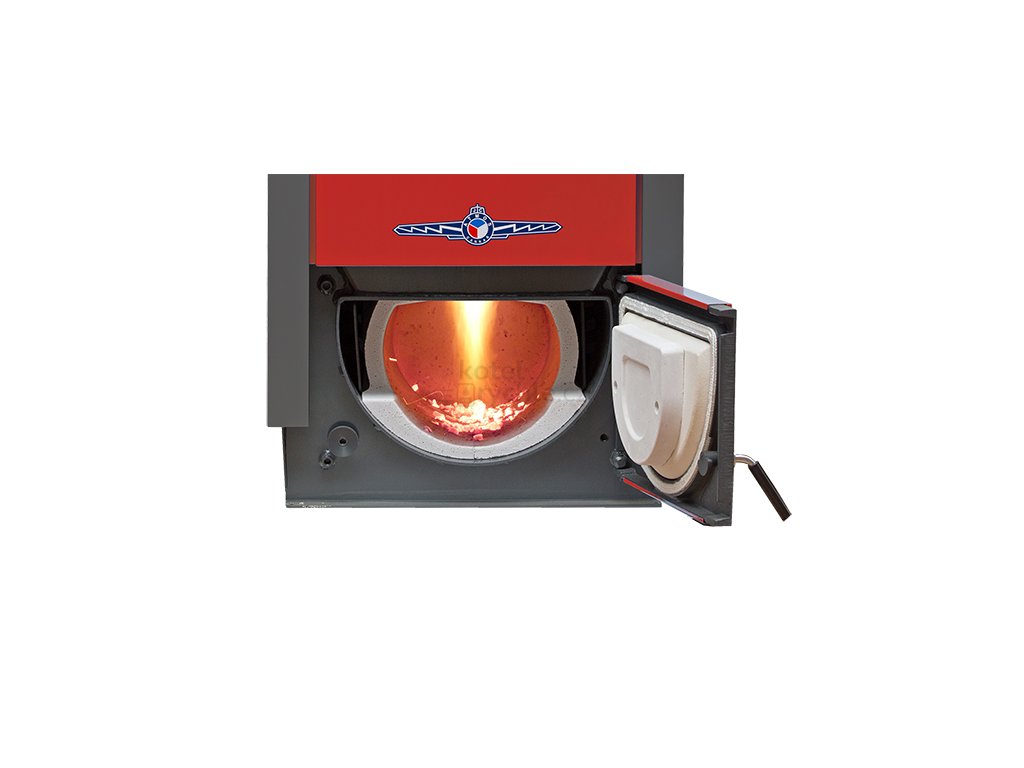

- Plamen ve spodní spalovací komoře
- Pohled do spodní spalovací komory
- Odtahový ventilátor a kouřové hrdlo
- Trubkový výměník
Instalace
Kotle ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Instalujte kotle s akumulačními nádržemi, které vám sníží spotřebu paliva a zvýší komfort vytápění.
MODELY KOTLŮ DCxxGD JSOU URČENY POUZE PRO ZAPOJENÍ S AKUMULAČNÍMI NÁDRŽEMI O DOSTATEČNÉM OBJEMU A TO MINIMÁLNĚ 55 L NA 1 INSTALOVANOU kW VÝKONU KOTLE.
- Laddomat 22
- Regulátor tahu FR 124
- Schéma zapojení kotle s regulací ACD 03 a akumulačními nádržemi
- Schéma zapojení kotle s Laddomatem 22 a akumulačními nádržemi
Regulace kotlů
Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.
Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru (u kotlů DCxxGD nedoporučujeme provoz s vypnutým odtahovým ventilátorem).
- Vzduchová regulační klapka
- Regulátor tahu FR 124
Ovládací panel kotle se standardní regulací
Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat
Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.
Ekvitermní regulace ACD 03
Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.
Ovládací panel kotle s ekvitermní regulací ATMOS ACD03
Ekvitermní regulace ACD 04
Kotle DC18GD, DC25GD a DC30GD lze z výroby objednat s vestavěným dotykovým ovládáním ATMOS ACD 04 pouze v kombinaci s Automatickým zapalováním dřeva (AIW). Kotle jsou již vybaveny všemi potřebnými čidly. Tato jednotka je navržena pro komfortní ovládání teplovodního systému vytápěného objektu. Regulátor obsahuje funkce pro přímé ovládání kotle, kotlového okruhu, tří topných okruhů, teplé užitkové vody, soláru atd.
Ovládací panel kotle s ekvitermní regulací ATMOS ACD 04
Automatické zapalování dřeva
Automatické zapalování dřeva slouží k plánovanému zátopu kotle, např. před příchodem odpoledne domů nebo před příjezdem na chalupu. Zapálení paliva je velmi rychlé (cca 5 minut) a umožňuje přijet obsluze kotle „do tepla“. Zapálení paliva lze nastavit a naplánovat na regulaci ATMOS ACD 04 podle času (týdenní program), podle požadavku topného systému nebo podle teploty v akumulační nádrži.
| Legenda k nákresu kotle s automatickým zapalováním dřeva | Nákres zapalovacího zařízení | ||||
| 1. | Těleso kotle | 19. | Přívodní vzduchový kanál | 1. | Deska žhavící spirály |
| 2. | Dvířka přikládací (vrchní) | 20. | Vypínač s kontrolkou | 2. | Žhavící spirála |
| 3. | Dvířka popelníková – spalovacího prostoru (spodní) | 22. | Regulátor tahu – Honeywell FR 124 | 3. | Vyjímatelná zapalovací komůrka |
| 4. | Ventilátor – odtahový (S) | 23. | Chladící smyčka proti přetopení | 4. | Šroubovací víčko (při provozu vždy dotaženo) |
| 5. | Žáruvzdorná tvarovka – tryska | 24. | Regulace ATMOS ACD 04 | 5. | Vyjímatelná zaslepovací komůrka |
| 6. | Ovládací panel | 25. | Výplň dvířek – Sibral malý – silný pro vrchní dvířka malý – slabý pro spodní dvířka |
6. | Plnící lopatka na pelety |
| 7. | Bezpečnostní termostat | 26. | Těsnění dvířek – šňůra 18 x 18 |
||
| 8. | Regulační klapka | 30. | Kondenzátor odtahového ventilátoru – 1μF |
||
| 9. | Žáruvzdorná tvarovka – bok topeniště | 33. | Trubkový výměník (trubkovnice) |
||
| 10. | Žáruvzdorná tvarovka – kulový prostor | 35. | Jímka pro termostaty (čidla) |
||
| 11. | Těsnění – trysky – 12 x 12 (14 x 14) | 36. | Zajišťovací šroub |
||
| 12. | Žáruvzdorná tvarovka – půlměsíc | 37. | Zapalovací zařízení |
||
| 13. | Zatápěcí záklopka | ||||
| 14. | Žáruvzdorná tvarovka – zadní čelo kulového prostoru | K | hrdlo kouřovodu |
||
| 15. | Čistící víko | L | výstup vody z kotle |
||
| 16. | Clona rámečku | M | vstup vody do kotle |
||
| 17. | Táhlo zatápěcí záklopky | N | nátrubek pro napouštěcí kohout |
||
| 18. | Pojistka T6,3A/1500 – typ H | P | nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20) |
||
| Legenda k nákresu kotle | |||
| 1. | Těleso kotle | 18. | Teploměr |
| 2. | Dvířka přikládací (vrchní) | 19. | Přívodní vzduchový kanál |
| 3. | Dvířka popelníková – spalovacího prostoru (spodní) | 20. | Vypínač s kontrolkou |
| 4. | Ventilátor – odtahový (S) | 22. | Regulátor tahu – Honeywell FR 124 |
| 5. | Žáruvzdorná tvarovka – tryska | 23. | Chladící smyčka proti přetopení |
| 6. | Ovládací panel | 24. | Regulační termostat ventilátoru (kotlový) |
| 7. | Bezpečnostní termostat | 25. | Výplň dvířek – Sibral |
| 8. | Regulační klapka | 26. | Těsnění dvířek – šňůra 18 x 18 |
| 9. | Žáruvzdorná tvarovka – bok topeniště | 27. | Spalinový termostat |
| 10. | Žáruvzdorná tvarovka – kulový prostor | 30. | Kondenzátor ventilátoru |
| 11. | Těsnění – trysky – 12 x 12 (14 x 14) | 33. | Trubkový výměník (trubkovnice) |
| 12. | Žáruvzdorná tvarovka – půlměsíc | ||
| 13. | Zatápěcí záklopka | K | hrdlo kouřovodu |
| 14. | Žáruvzdorná tvarovka – zadní čelo kulového prostoru | L | výstup vody z kotle |
| 15. | Čistící víko | M | vstup vody do kotle |
| 16. | Clona rámečku | N | nátrubek pro napouštěcí kohout |
| 17. | Táhlo zatápěcí záklopky | P | nátrubek pro čidlo ventilu ovládajícího chladící smyčku |

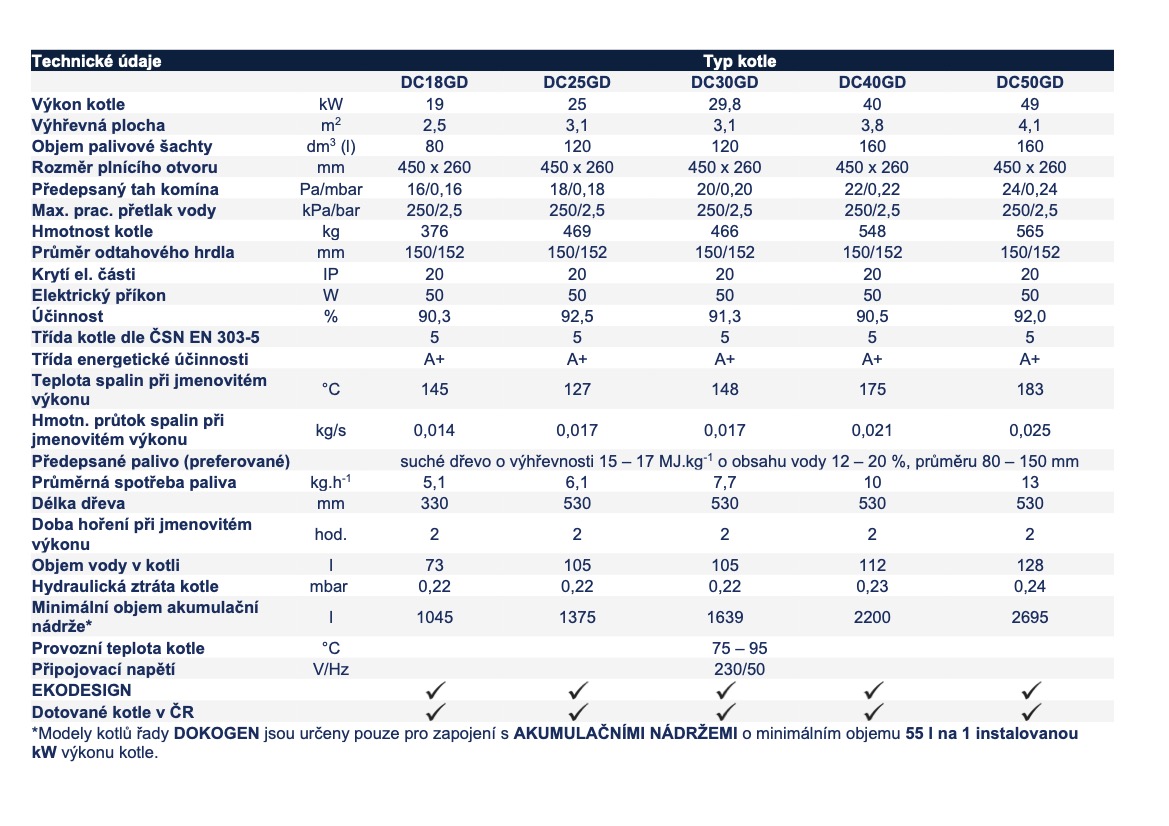

| Rozměry kotlů (mm) | Typ kotle | ||||
| DC18GD | DC25GD | DC30GD | DC40GD | DC50GD | |
| A | 1281 | 1281 | 1281 | 1435 | 1435 |
| B | 820 | 1020 | 1020 | 1120 | 1120 |
| C | 680 | 680 | 680 | 680 | 680 |
| D | 945 | 945 | 945 | 1095 | 1095 |
| E | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
| F | 87 | 87 | 87 | 82 | 78 |
| G | 185 | 185 | 185 | 185 | 185 |
| H | 1008 | 1008 | 1008 | 1152 | 1152 |
| CH | 256 | 256 | 256 | 256 | 256 |
| I | 256 | 256 | 256 | 256 | 256 |
| J | 6/4″ | 6/4″ | 6/4″ | 2″ | 2″ |
Ke stažení:
Doplňkové parametry
| Kategorie: | Zplynovací kotle na dřevo a uhlí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 548 kg |
| Výrobce: | Atmos |
| Typ kotle: | ATMOS DC 40 GD |
| ? Třída kotle dle ČSN EN 303-5: | 5 |
| ? EKODESIGN: | Ano |
| Třída energetické účinnosti: | A+ |
| Jmenovitý výkon: | 40 kW |
| Účinnost při jmenovitém výkonu: | 90,5 % |
| Objem palivové šachty: | 160 l |
| Rozměr plnícího otvoru: | 450x260 mm |
| Hmotnost kotle: | 548 kg |
| Průměr odtahového hrdla: | 150/152 mm |
| Min. teplota vratné vody: | 65 °C |
| Max. provozní teplota: | 90 °C |
| Nejvyšší pracovní přetlak v soustavě: | 2,5 bar |
| Provozní komínový tah: | 22 Pa |
| Spotřeba paliva při jmenovitém výkonu: | 10 kg/h |
| Teplota spalin při jmenovitém výkonu: | 175 °C |
| Vodní objem kotle: | 112 l |
| Doba hoření při jmenovitém výkonu: | 2 hod |
| Palivo: | Kusové dříví |
| Délka polen: | 530 mm |
