ATMOS DC 25 S, levý
Kód: 0011
Související produkty
Detailní popis produktu
Zplynovací kotle na dřevo – Dřevoplyn
Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 3 až 8 mm. Tvoří je násypka paliva (6 mm), která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.
Účinnost kotle dle typu 86,3 - 92 %.
Výhody zplynovacích kotlů na kusové dřevo ATMOS
- možnost spalovat velké kusy dřeva (kusové dřevo)
- velký zásobník paliva – dlouhá doba hoření
- vysoká účinnost 85 až 92 % podle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
- ekologické spalování – kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
- odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
- chladící smyčka proti přetopení – bez rizika poškození kotle
- automatické vypnutí kotle po dohoření paliva – spalinový termostat
- pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme 1x týdně)
- kotel bez trubkovnice – snazší čištění
- malé rozměry a nízká hmotnost
- možnost volby dvířek levá/pravá
- vysoká kvalita

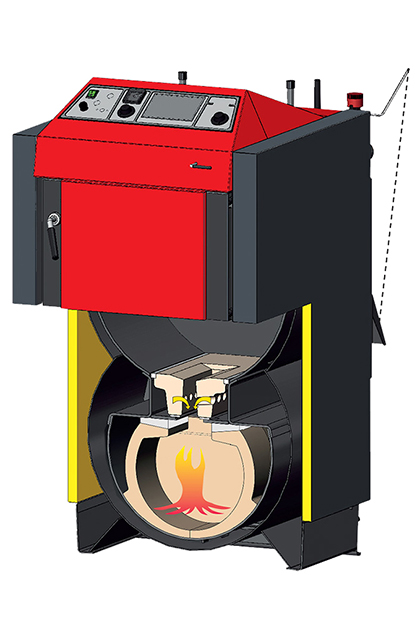

- DC18S
- DC22S, DC25S, DC30SX, DC32S, DC40SX, DC50S
- Velikost přikládacího otvoru
- Pohled do horní přikládací komory
- Plamen ve spodní spalovací komoře
- Pohled do spodní spalovací komory – Střecha
- Odtahový ventilátor a kouřové hrdlo
- Horní čistící víčko kotle
Instalace
Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.
- Laddomat 22
- Chladící smyčka kotle
- Schéma zapojení kotle s regulací ACD 03 a akumulačními nádržemi
- Schéma zapojení kotle s Laddomatem 22 bez akumulačních nádrží
Regulace kotlů
Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.
Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru (u kotlů DCxxGD nedoporučujeme provoz s vypnutým odtahovým ventilátorem).
- Vzduchová regulační klapka
- Regulátor tahu FR 124
Ovládací panel kotle se standardní regulací
Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat
Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.
Ekvitermní regulace ACD 03
Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.
Ovládací panel kotle s ekvitermní regulací ATMOS ACD 03
Ekvitermní regulace ACD 04
Kotle DC18S, DC25S, DC32S a DC40SX lze objednat již z výroby s regulací ATMOS ACD 04, s dotykovým panelem.
Kotle jsou z výroby vybaveny všemi potřebnými čidly. Sada čidel ACD 01 pro řízení otopného systému a navíc čidlo teploty spalin pro ovládání provozu kotle.
Ovládací panel kotle s ekvitermní regulací ATMOS ACD 04
Technické informace
| Legenda k nákresu kotlů | |||
|---|---|---|---|
| 1. | Těleso kotle | 23. | Chladící smyčka proti přetopení |
| 2. | Dvířka plnící | 24. | Regulační termostat ventilátoru (kotlový) |
| 3. | Dvířka popelníková | 25. | Výplň dvířek – Sibral |
| 4. | Ventilátor odtahový (S) | 26. | Těsnění dvířek – šňůra 18 x 18 |
| 5. | Žáruvzdorná tvarovka – tryska | 27. | Žáruvzdorná tvarovka – keramická střecha |
| 6. | Ovládací panel | 29. | Kondenzátor odtahového ventilátoru |
| 7. | Bezpečnostní termostat | 33. | Brzdič do kouřového kanálu (DC22SX, DC30SX, DC40SX, DC50S, DC70S) |
| 8. | Regulační záklopka | 35. | Spalinový termostat |
| 10. | Žáruvzdorná tvarovka – kulový prostor L+ P (DC18S) | 36. | Bezpečnostní termostat (Pozor – při přetopení nutno zamáčknout) |
| 11. | Těsnění – trysky | 37. | Brzdič – pod střechou (DC30SX, DC40SX, DC50S) |
| 12. | Žáruvzdorná tvarovka – půlměsíc | 39. | Brzdič spalin podél kulového prostoru (DC18S) |
| 13. | Zatápěcí záklopka | 42. | Regulace primárního vzduchu |
| 14. | Žáruvzdorná tvarovka – zadní čelo | 43. | Regulace sekundárního vzduchu |
| 15. | Víko čistící | ||
| 17. | Táhlo zatápěcí záklopky | K | – hrdlo kouřovodu |
| 18. | Teploměr | L | – výstup vody z kotle |
| 19. | Clona rámečku | M | – vstup vody do kotle |
| 20. | Vypínač s kontrolkou | N | – nátrubek pro napouštěcí kohout |
| 22. | Regulátor tahu – Honeywell FR 124 | P | – nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20) |
| Rozměry kotlů (mm) | |||||||
|---|---|---|---|---|---|---|---|
| DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | |
| A | 1185 | 1185 | 1185 | 1185 | 1260 | 1260 | 1260 |
| B | 758 | 959 | 959 | 959 | 959 | 959 | 1160 |
| C | 675* | 675* | 675* | 675* | 678 | 678 | 678 |
| D | 874 | 874 | 874 | 874 | 950 | 950 | 950 |
| E | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) |
| F | 65 | 65 | 65 | 65 | 69 | 69 | 69 |
| G | 208 | 208 | 208 | 208 | 185 | 185 | 185 |
| H | 933 | 933 | 933 | 933 | 1008 | 1008 | 1008 |
| CH | 212 | 212 | 212 | 212 | 256 | 256 | 256 |
| I | 212 | 212 | 212 | 212 | 256 | 256 | 256 |
| J | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 2″ |
*šířka kotle je po demontáži bočních kapot 555 mm.
Ke stažení:
Doplňkové parametry
| Kategorie: | Zplynovací kotle na dřevo |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 326 kg |
| Výrobce: | Atmos |
| Typ kotle: | ATMOS DC 25 S |
| ? Třída kotle dle ČSN EN 303-5: | 5 |
| ? EKODESIGN: | Ano |
| Třída energetické účinnosti: | A+ |
| Jmenovitý výkon: | 27 kW |
| Účinnost při jmenovitém výkonu: | 89,9 % |
| Objem palivové šachty: | 95 l |
| Rozměr plnícího otvoru: | 450x260 mm |
| Hmotnost kotle: | 326 kg |
| Průměr odtahového hrdla: | 150/152 mm |
| Min. teplota vratné vody: | 65 °C |
| Max. provozní teplota: | 90 °C |
| Nejvyšší pracovní přetlak v soustavě: | 2,5 bar |
| Provozní komínový tah: | 23 Pa |
| Spotřeba paliva při jmenovitém výkonu: | 7,2 kg/h |
| Teplota spalin při jmenovitém výkonu: | 177 °C |
| Vodní objem kotle: | 58 l |
| Doba hoření při jmenovitém výkonu: | 3 hod |
| Palivo: | Kusové dříví |
| Délka polen: | 530 mm |
