Detailní popis produktu
Zplynovací kotle na dřevo – Generátor
Kotle řady Generátor se vyznačují speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu.
Jsou konstruovány pro spalování dřeva, na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle a vhání spalovací vzduch do kotle.
Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 3 až 8 mm. Tvoří je násypka paliva (6 mm), která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů.
Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.
Účinnost kotle dle typu 88,8 - 91,2 %
Všechny kotle DCxxGS splňují podmínky pro získání Kotlíkové dotace.
Kotle na dřevo ATMOS Generátor DC15GS, DC20GS, DC25GS, DC32GS a DC40GS s velkým přikládacím prostorem vyloženým keramikou pro optimální kvalitu spalování. Je to skutečný generátor na dřevoplyn.
Výhody zplynovacích kotlů na kusové dřevo ATMOS
- Možnost spalovat velké kusy dřeva (kusové dřevo)
- Velký zásobník paliva – dlouhá doba hoření
- Vysoká účinnost 88,8 až 91,2 % podle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
- Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
- Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
- Chladící smyčka proti přetopení – bez rizika poškození kotle
- Automatické vypnutí kotle po dohoření paliva – spalinový termostat
- Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme 1x týdně)
- Kotel bez trubkovnice – snazší čištění
- Malé rozměry a nízká hmotnost
- Možnost volby dvířek levá/pravá
- Vysoká kvalita
-

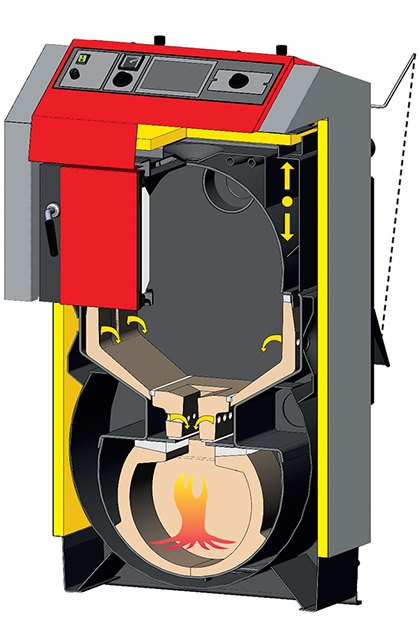

- DC15GS, DC20GS, DC25GS, DC32GS, DC40GS ATMOS Generátor

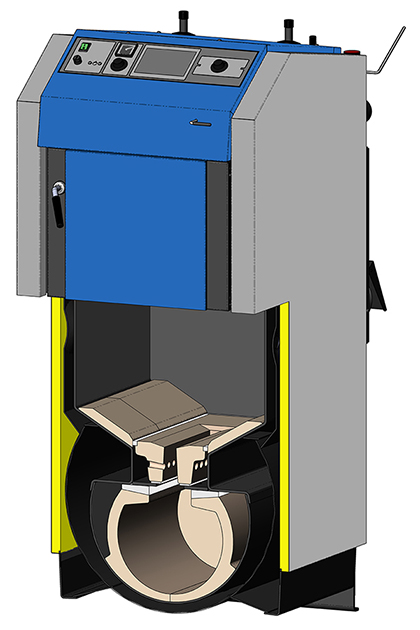

- DC50GSX

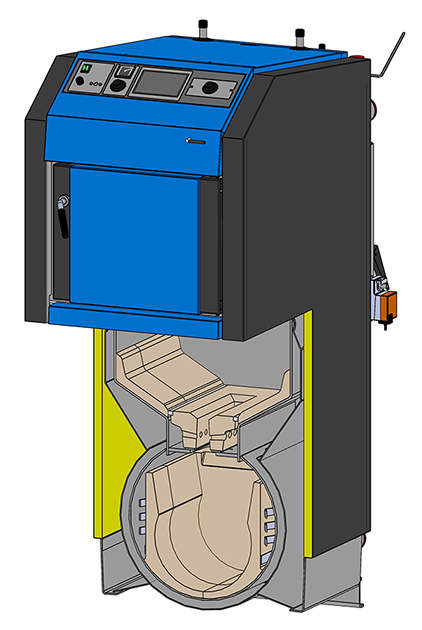

- DC70GSX
- Velikost přikládacího otvoru
- Pohled do horní přikládací komory

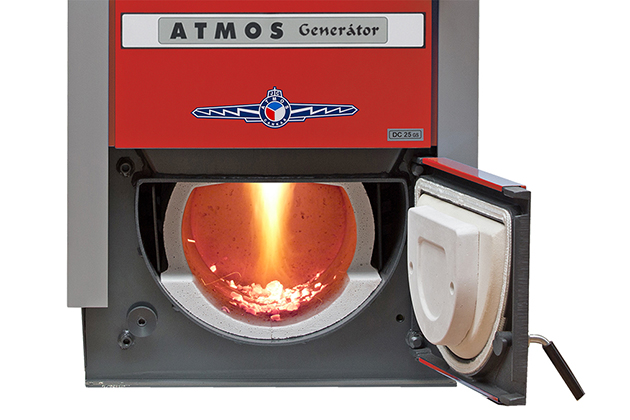

- Plamen ve spodní spalovací komoře

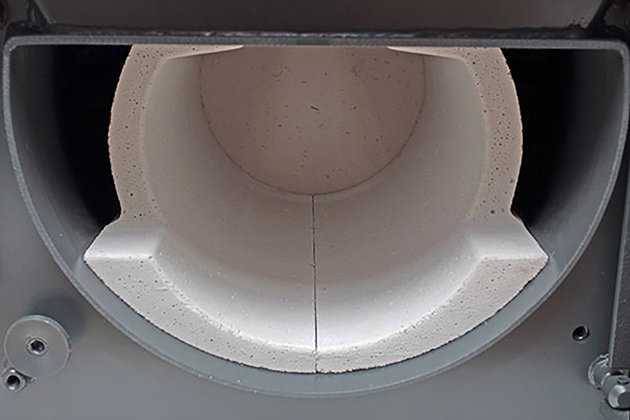

- Pohled do spodní spalovací komory
- Odtahový ventilátor a kouřové hrdlo
- Horní čistící víčko kotle
Instalace
Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ATMOS ACD 03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.
- Laddomat 22
- Regulátor tahu FR 124
- Schéma zapojení kotle s Laddomatem 22 bez akumulačních nádrží
- Schéma zapojení kotle s regulací ACD 03 a akumulačními nádržemi
-
Regulace kotlů
Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení.
Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.
Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.
Panel přístrojové desky
Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat
Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.
Ekvitermní regulace ACD 03
Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.
Ovládací panel kotle s ekvitermní regulací ATMOS ACD 03
Ekvitermní regulace ACD 04
Kotle DC25GS a DC32GS lze objednat již z výroby s regulací ATMOS ACD 04, s dotykovým panelem.
Kotle jsou z výroby vybaveny všemi potřebnými čidly. Sada čidel ACD 01 pro řízení otopného systému a navíc čidlo teploty spalin pro ovládání provozu kotle.
Ovládací panel kotle s ekvitermní regulací ATMOS ACD 04
| Legenda k nákresu kotlů |
| 1. |
Těleso kotle |
22. |
Regulátor tahu – Honeywell FR 124 |
| 2. |
Dvířka plnící |
23. |
Chladící smyčka proti přetopení |
| 3. |
Dvířka popelníková |
24. |
Regulační termostat ventilátoru (kotlový) |
| 4. |
Ventilátor odtahový |
25. |
Výplň dvířek – Sibral |
| 5. |
Žáruvzdorná tvarovka – tryska |
26. |
Těsnění dvířek – šňůra 18 x 18 |
| 6. |
Ovládací panel |
29. |
Kondenzátor odtahového ventilátoru |
| 7. |
Bezpečnostní termostat |
33. |
Brzdič do kouřového kanálu (DC32GS, DC40GS) |
| 8. |
Regulační záklopka |
35. |
Spalinový termostat |
| 9. |
Žáruvzdorná tvarovka – bok topeniště |
36. |
Bezpečnostní termostat (Pozor – při přetopení nutno zamáčknout) |
| 10. |
Žáruvzdorná tvarovka – kulový prostor L+P |
39. |
Brzdič podél kulového prostoru |
| 11. |
Těsnění – trysky |
42. |
Regulace primárního vzduchu |
| 12. |
Žáruvzdorná tvarovka – půlměsíc |
43. |
Regulace sekundárního vzduchu |
| 13. |
Zatápěcí záklopka |
|
|
| 14. |
Žáruvzdorná tvarovka – zadní čelo kul. prostoru |
|
|
| 15. |
Víko čistící |
K |
– hrdlo kouřovodu |
| 17. |
Táhlo zatápěcí záklopky |
L |
– výstup vody z kotle |
| 18. |
Teploměr |
M |
– vstup vody do kotle |
| 19. |
Clona rámečku |
N |
– nátrubek pro napouštěcí kohout |
| 20. |
Vypínač s kontrolkou |
P |
– nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20) |
Rozměry kotlů (mm)
|
| |
DC15GS |
DC20GS |
DC25GS |
DC32GS |
DC40GS |
DC50GSX |
DC70GSX |
| A |
1280 |
1280 |
1280 |
1280 |
1434 |
1563 |
1686 |
| B |
670 |
758 |
959 |
959 |
959 |
1042 |
1268 |
| C |
678 |
678 |
678 |
678 |
678 |
678 |
678 |
| D |
950 |
950 |
950 |
950 |
1099 |
997 |
1086 |
| E |
150 (152) |
150 (152) |
150 (152) |
150 (152) |
150 (152) |
150 (152) |
180 |
| F |
69 |
69 |
69 |
69 |
69 |
70 |
58 |
| G |
185 |
185 |
185 |
185 |
185 |
184 |
184 |
| H |
1008 |
1008 |
1008 |
1008 |
1152 |
1287 |
1407 |
| CH |
256 |
256 |
256 |
256 |
256 |
256 |
256 |
| I |
256 |
256 |
256 |
256 |
256 |
256 |
256 |
| J |
6/4″ |
6/4″ |
6/4″ |
6/4″ |
2″ |
2″ |
2″ |
Ke stažení:
Návod kotle Atmos
Prospekt kotle Atmos

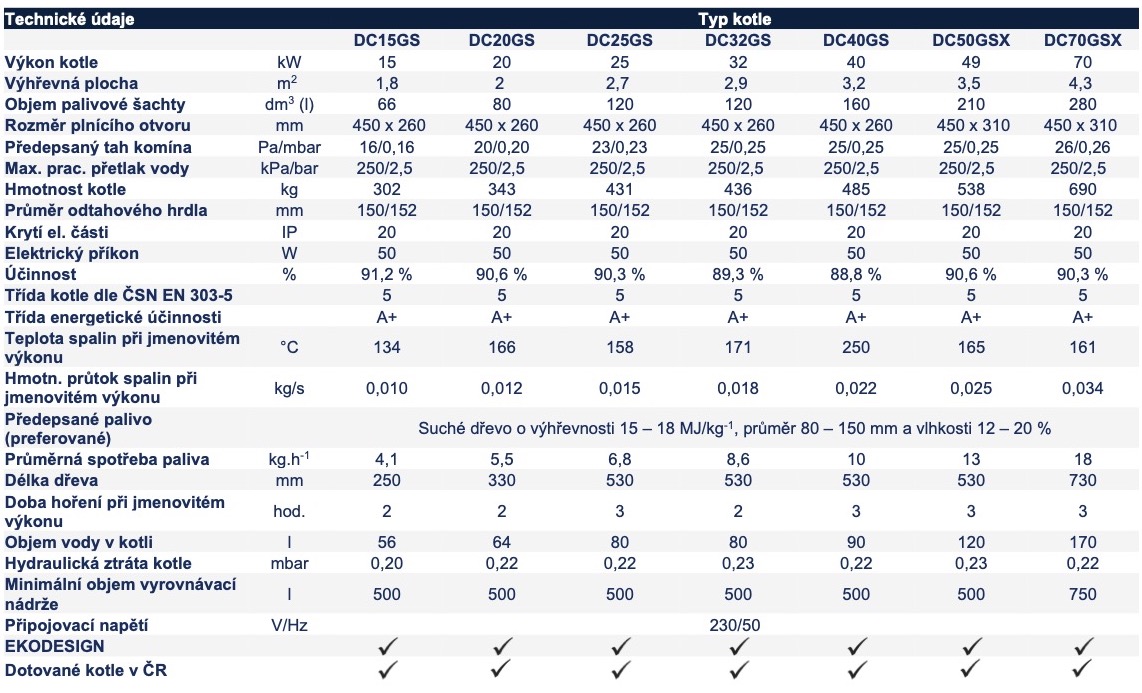

Doplňkové parametry
|
|
Zplynovací kotle na dřevo a uhlí |
|
|
3 roky
|
|
|
302 kg
|
|
|
Atmos |
|
|
ATMOS DC 15 GS |
|
|
5 |
|
|
Ano |
|
|
A+ |
|
|
15 kW |
|
|
91,2 % |
|
|
66 l |
|
|
450x260 mm |
|
|
302 kg |
|
|
150/152 mm |
|
|
65 °C |
|
|
90 °C |
|
|
2,5 bar |
|
|
16 Pa |
|
|
4,1 kg/h |
|
|
134 °C |
|
|
56 l |
|
|
2 hod |
|
|
Kusové dříví |
|
|
250 mm |
Buďte první, kdo napíše příspěvek k této položce.
Firma ATMOS
Atmos je rodinná česká firma a v současnosti jeden z největších evropských výrobců kotlů na pevná (tuhá) paliva. Firma exportuje více než 60 % své produkce do zahraničí, především do Německa, Rakouska, Švédska, Itálie, Francie, Rumunska, Polska, Bulharska, Dánska, Slovenska, Litvy, Lotyšska, Ukrajiny, Běloruska, Španělska, Velké Británie atd.
Sortiment zahrnuje kotle na pevná (tuhá) paliva, zplynovací kotle na dřevo od 15 do 150 kW, zplynovací kotle na hnědé uhlí (a dřevo) od 16 do 48 kW, zplynovací kotel na hnědouhelné brikety a černé uhlí o výkonu 16 a 26 kW, automatické kotle na pelety od 4,5 do 80 kW a kombinované kotle na zplynování dřeva v kombinaci s hořákem na pelety ve výkonech od 20 do 35 kW. Výrobky firmy Atmos vzbudily velký zájem mezi uživateli topícími dřevem a instalatéry, pro svou dobrou funkčnost, kvalitu a v neposlední řadě, velice příznivou cenu.
