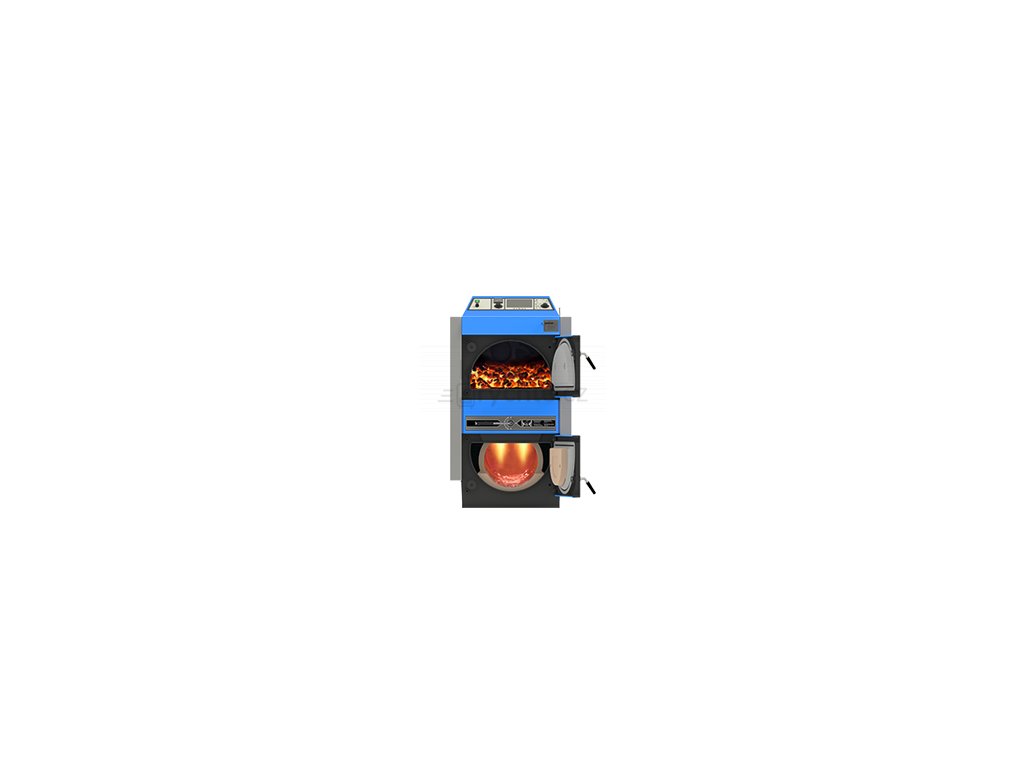

ATMOS AC 25 S
Kód: 0065
Související produkty
Detailní popis produktu
Zplynovací kotle na hnědouhelné brikety a černé uhlí
Jsou konstruovány pro spalování hnědouhelných briket a černého uhlí na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle.
Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o síle 3 až 6 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný nerezový otočný rošt, který umožňuje dokonalé zplynování paliva a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín. Primární a sekundární vzduch je předehříván na vysokou teplotu pro dosažení vysoké účinnosti a kvalitního spalování.
Výhody zplynovacích kotlů ATMOS na hnědouhelné brikety a černé uhlí
- Velký zásobník paliva – dlouhá doba hoření
- Vysoká účinnost – primární i sekundární vzduch je předehříván na vysokou teplotu
- Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
- Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
- Chladící smyčka proti přetopení – bez rizika poškození kotle
- Automatické vypnutí kotle po dohoření paliva – spalinový termostat
- Pohodlné vybírání popela – velký keramický spalovací prostor pro popel
- Malé rozměry a nízká hmotnost
- Možnost volby dvířek levá/pravá
- Vysoká kvalita
Instalace
Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ATMOS ACD 03) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.
- Velikost přikládacího otvoru

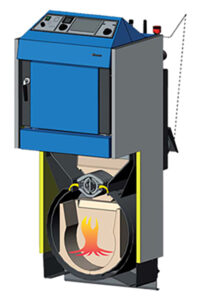

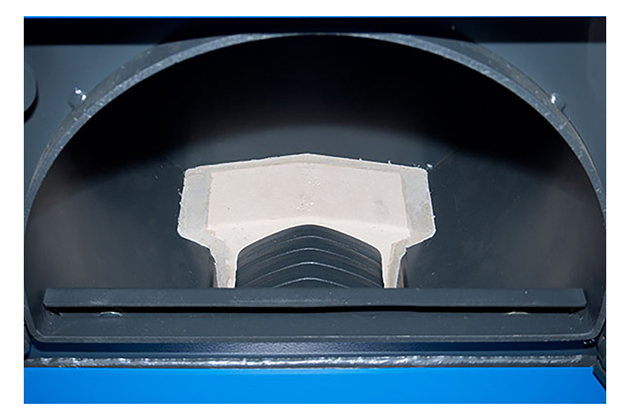

- Pohled do horní přikládací komory

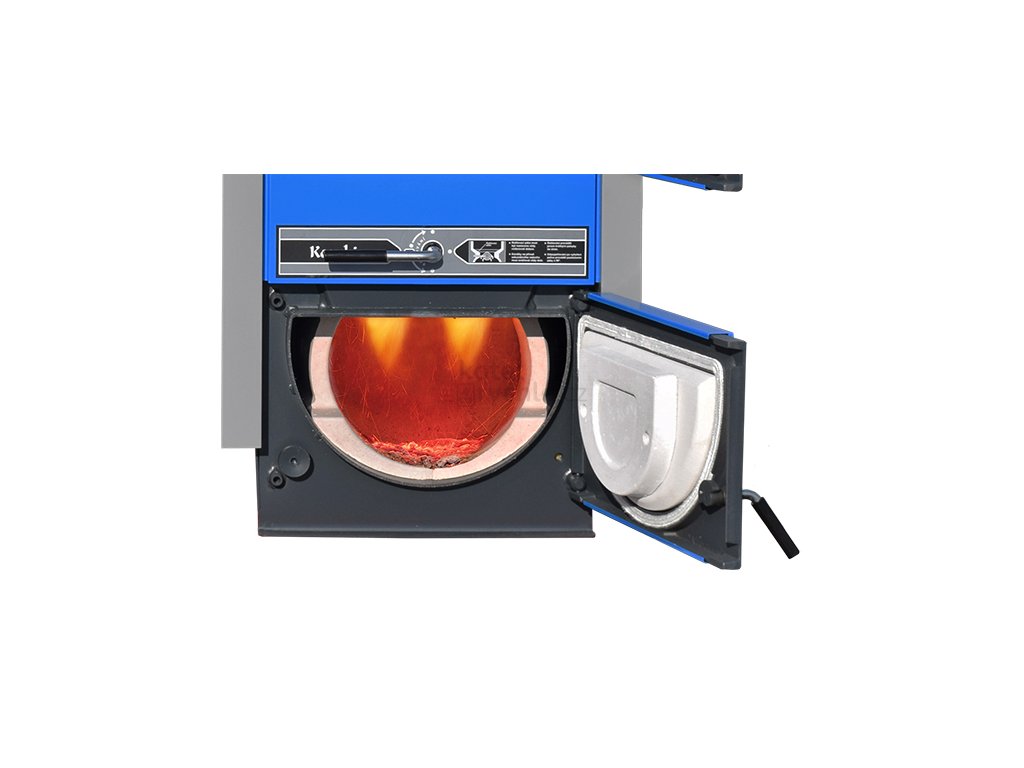

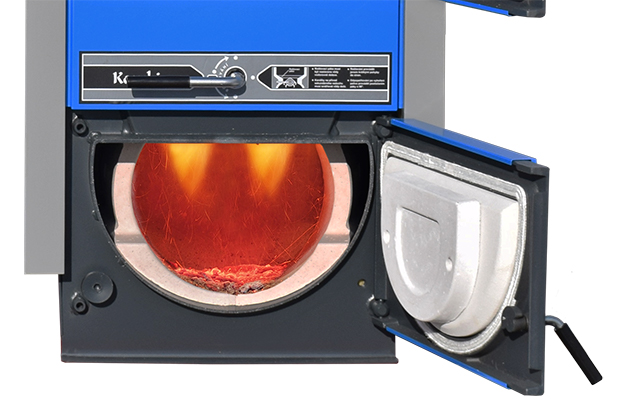

- Plamen ve spodní spalovací komoře

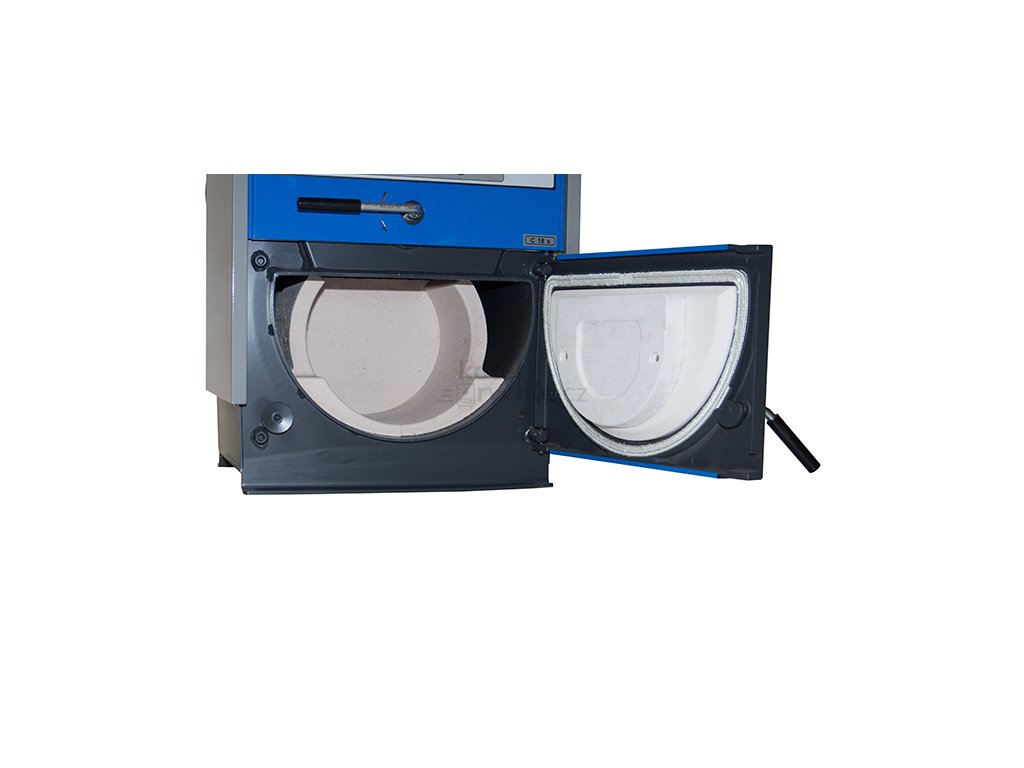

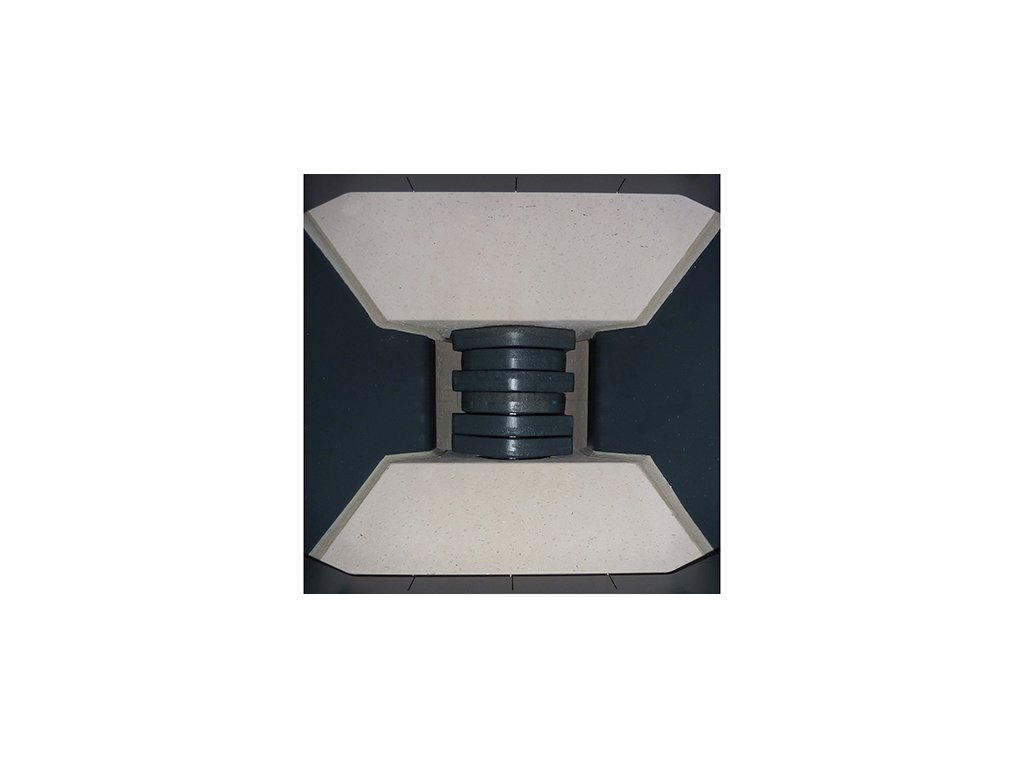

- Pohled do spodní spalovací komory

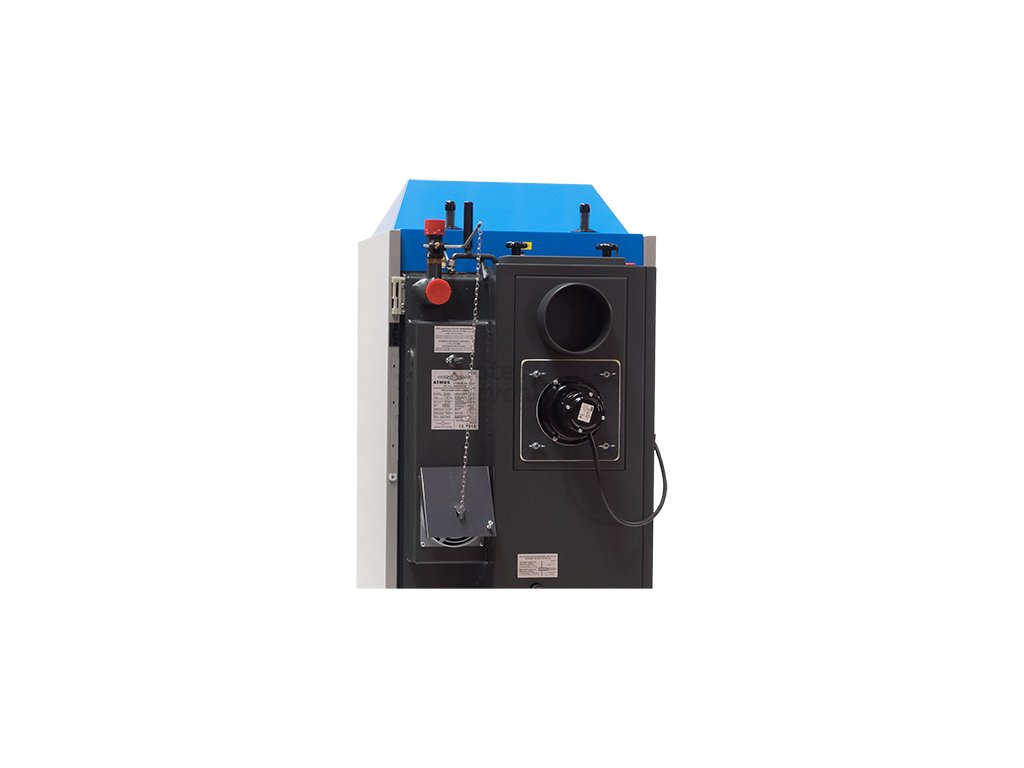

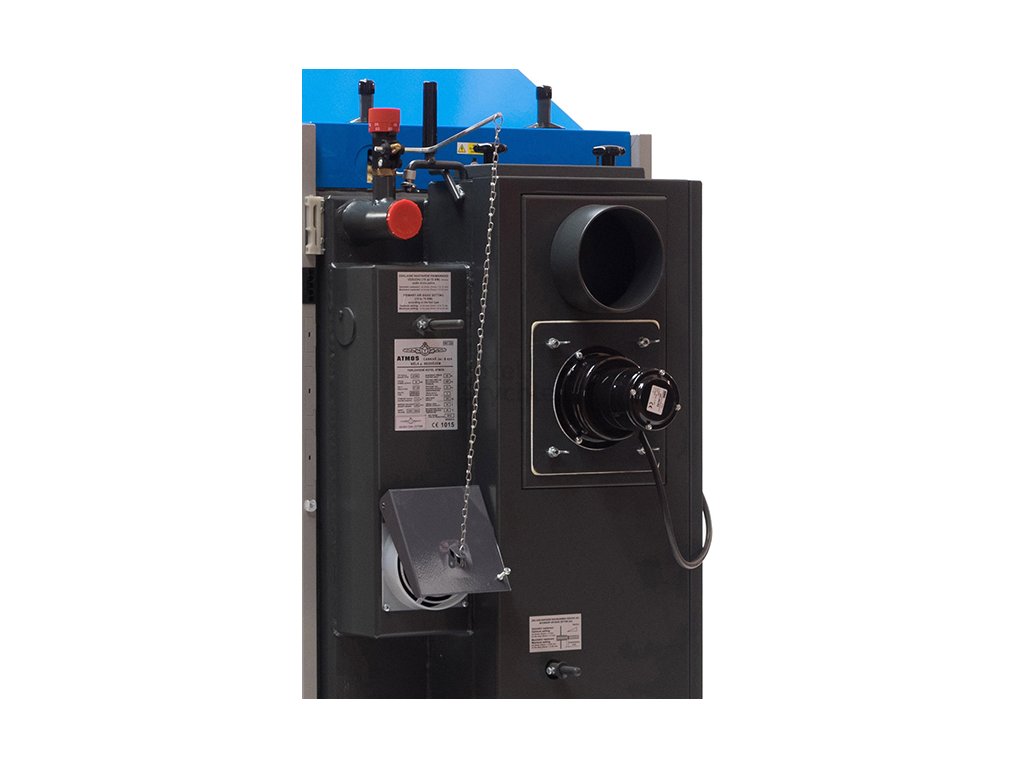

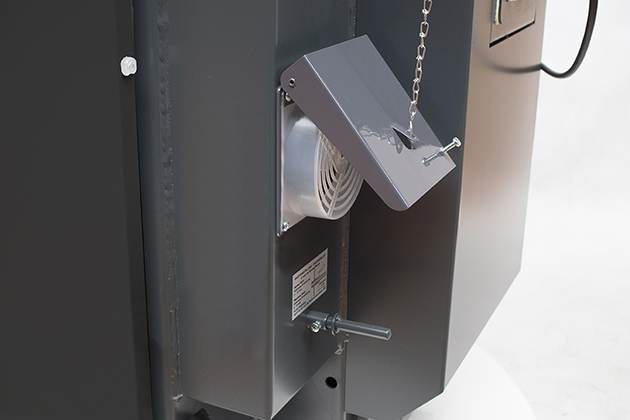

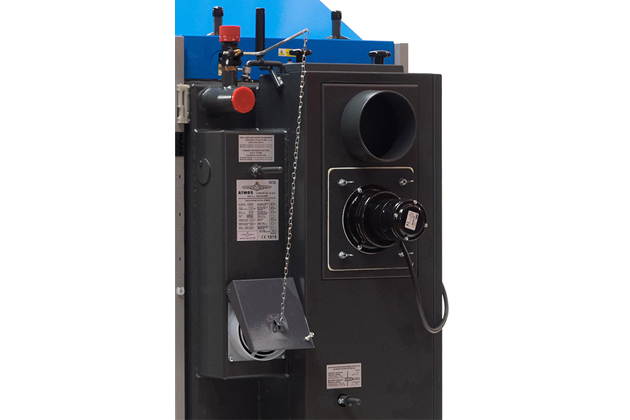

- Odtahový ventilátor a kouřové hrdlo

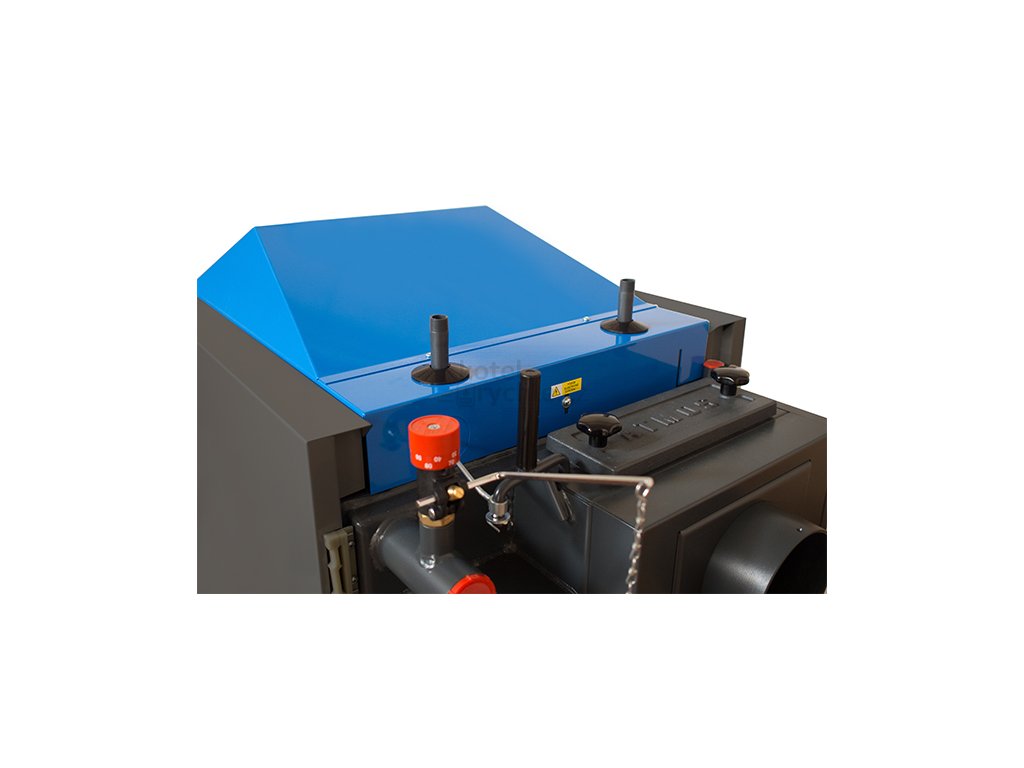

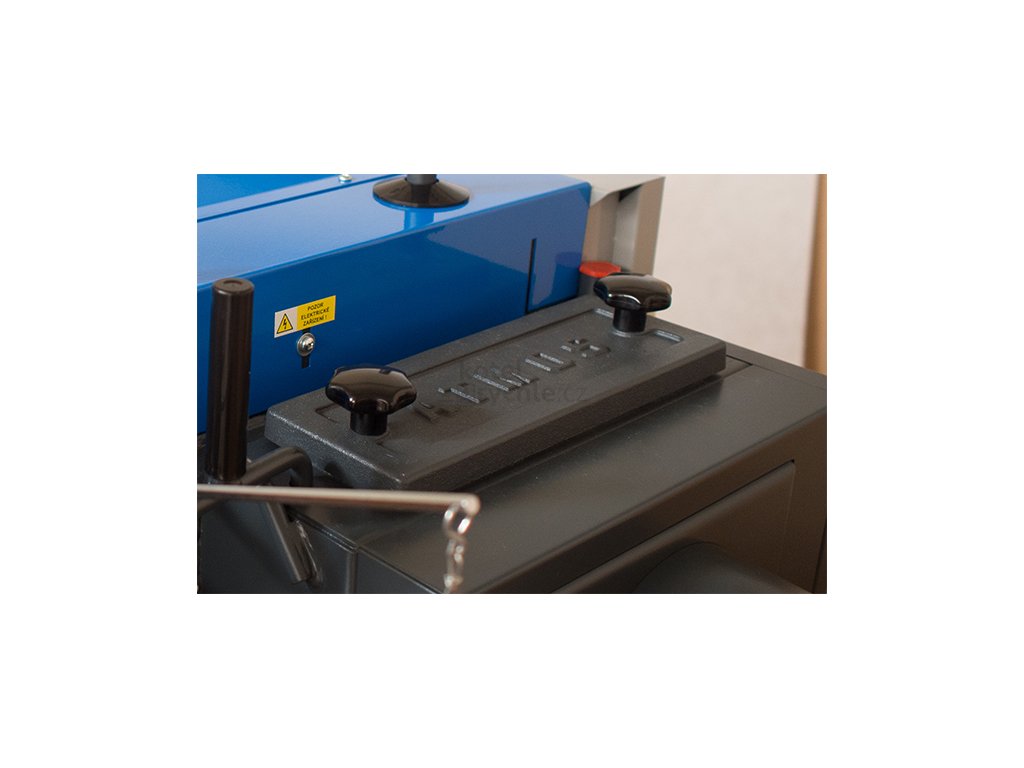

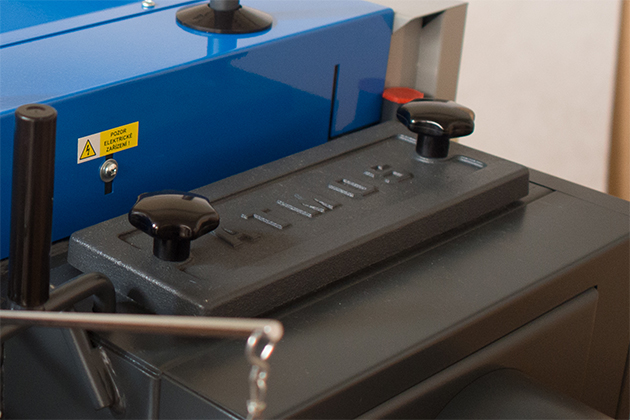

- Vrchní čistící víčko kotle
Regulace kotlů
Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.
- Vzduchová regulační klapka

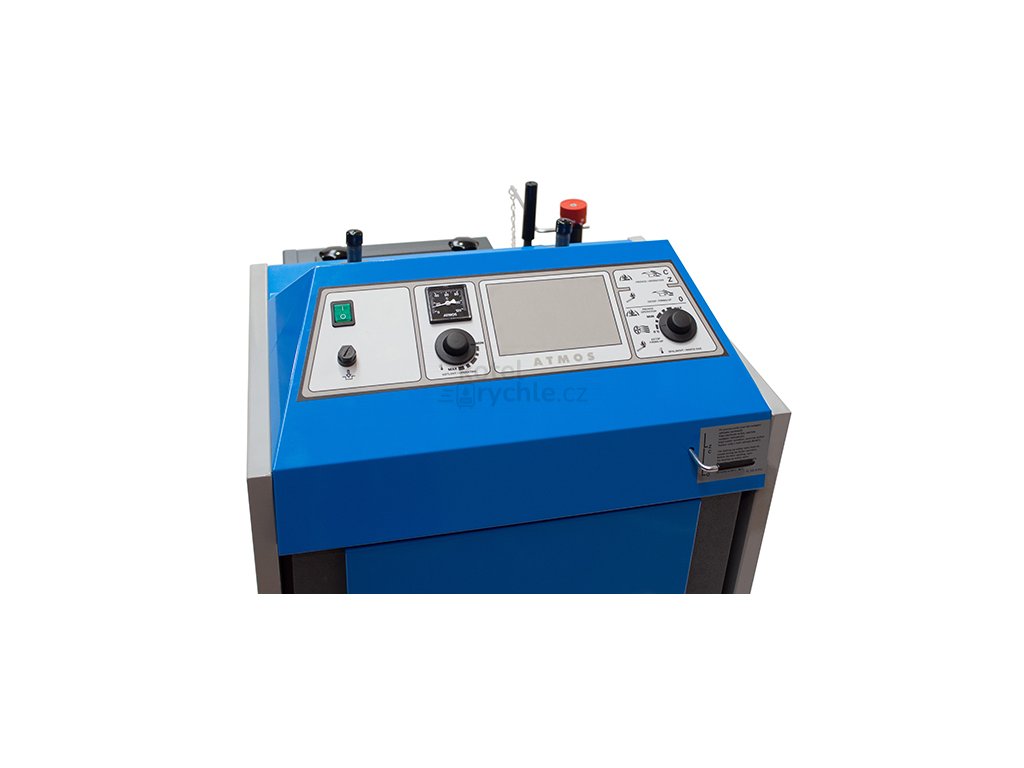

Ovládací panel kotle se standardní regulací
Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat
Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standardní regulací je základním provedením pro všechny vyráběné kotle.
Ekvitermní regulace ACD 03
Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.
Ovládací panel kotle s ekvitermní regulací ATMOS ACD 03

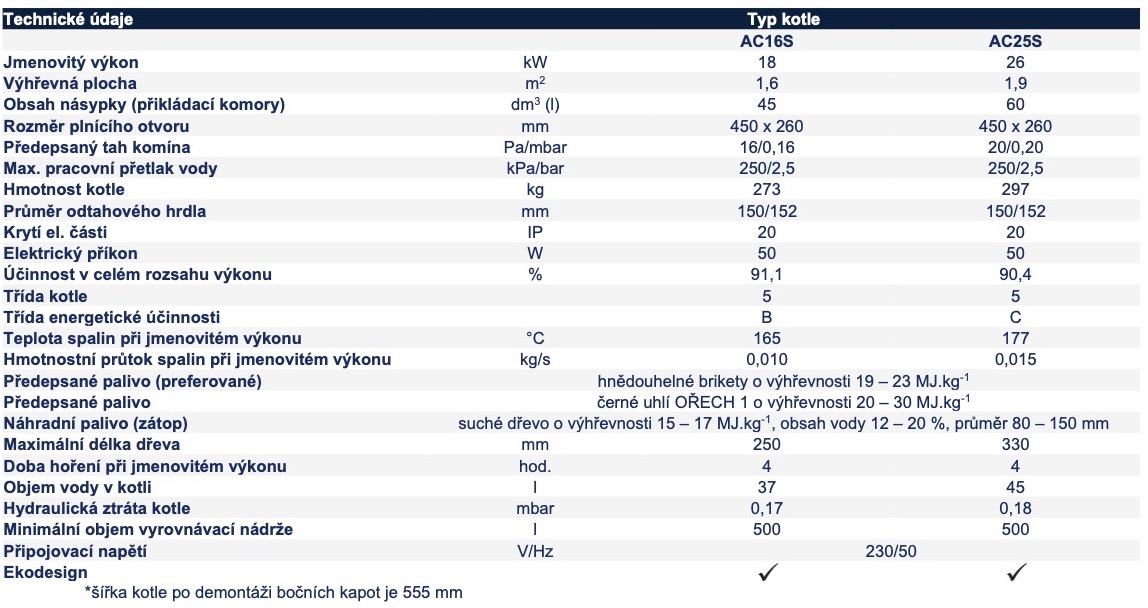

Technické informace

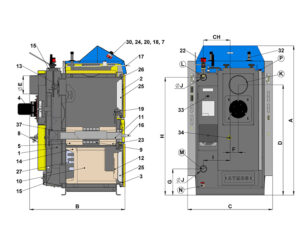

| Legenda k nákresu kotlů | |||
| 1. | Těleso kotle | 22. | Regulátor výkonu – HONEYWELL FR124 |
| 2. | Dvířka plnící – vrchní | 23. | Žáruvzdorná tvarovka – kostka přední |
| 3. | Dvířka popelníková – spodní | 24. | Regulační (kotlový) termostat ventilátoru |
| 4. | Ventilátor – odtahový (S) | 25. | Výplň dvířek – Sibral – slabý (32 mm) |
| 5. | Žáruvzdorná tvarovka – kostka zadní | 26. | Těsnění dvířek – šňůra 18 x 18 |
| 6. | Ovládací panel | 27. | Brzdič spalin |
| 7. | Bezpečnostní termostat | 30. | Spalinový termostat |
| 8. | Regulační klapka | 31. | Kondenzátor pro odtahový ventilátor – 1μF |
| 9. | Rošt (segment) | 32. | Chladící smyčka proti přetopení |
| 10. | Žáruvzdorná tvarovka – kulový prostor | 33. | Regulace primárního vzduchu |
| 11. | Roštová trubka | 34. | Regulace sekundárního vzduchu |
| 12. | Žáruvzdorná tvarovka – půlměsíc | 37. | Brzdič spalin – 4 ramenný |
| 13. | Zatápěcí záklopka | ||
| 14. | Žáruvzdorná tvarovka – čelo kulového prostoru | ||
| 15. | Víko čistící | ||
| 16. | Roštovací páka | K | – hrdlo kouřovodu |
| 17. | Táhlo roztápěcí záklopky | L | – výstup vody z kotle |
| 18. | Teploměr | M | – vstup vody do kotle |
| 19. | Clona rámečku | N | – nátrubek pro napouštěcí kohout |
| 20. | Vypínač s kontrolkou | P | – nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20) |
| Rozměry | ||
| AC16S | AC25S | |
| A | 1166 | 1185 |
| B | 658 | 758 |
| C | 593 | 675* |
| D | 874 | 874 |
| E | 150/152 | 150/152 |
| F | 65 | 65 |
| G | 210 | 210 |
| H | 933 | 933 |
| CH | 212 | 212 |
| I | 212 | 212 |
| J | 6/4″ | 6/4″ |
Ke stažení:
Doplňkové parametry
| Kategorie: | Zplynovací kotle na dřevo a uhlí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 297 kg |
| Výrobce: | Atmos |
| Typ kotle: | ATMOS AC 25 S |
| ? Třída kotle dle ČSN EN 303-5: | 5 |
| ? EKODESIGN: | Ano |
| Třída energetické účinnosti: | C |
| Jmenovitý výkon: | 26 kW |
| Účinnost při jmenovitém výkonu: | 90,4 % |
| Objem palivové šachty: | 60 l |
| Rozměr plnícího otvoru: | 450x260 mm |
| Hmotnost kotle: | 297 kg |
| Průměr odtahového hrdla: | 150/152 mm |
| Min. teplota vratné vody: | 65 °C |
| Max. provozní teplota: | 90 °C |
| Nejvyšší pracovní přetlak v soustavě: | 2,5 bar |
| Provozní komínový tah: | 20 Pa |
| Teplota spalin při jmenovitém výkonu: | 177 °C |
| Vodní objem kotle: | 45 l |
| Doba hoření při jmenovitém výkonu: | 4 hod |
| Palivo: | Černé uhlí, hnědouhelné briekty a dřevo |
| Délka polen: | 330 mm |
